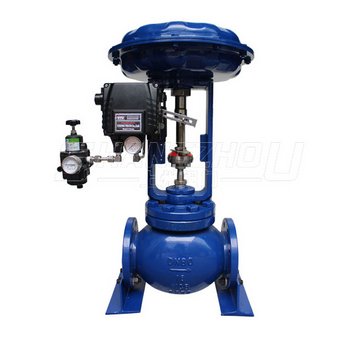

ZJHP气动薄膜调节阀

气动薄膜调节阀简称为调节阀，由执行机构和调节机构构成。

调节阀结构组成调节阀通常由电动执行结构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。

气动薄膜调节阀在运行使用中，会有各种工艺介质流经自动阀，其中有工艺原料的块状物质、蒸汽冲刷来的泥沙、石块、铁屑、铁皮，还有仪表安装和技改中焊接、气割掉入管道的焊渣等。这些异物和阻流物质，对自动阀的正常工作和精度影响较大，久而久之，会形成堵塞、卡死。

现场一般采取如下措施：

1、卡塞

(1)清洗法。这种方法适合用在工艺停车检修时。需要拆卸调节阀清理，去除污垢和异物。值得注意的是，拆卸时，一定要把压缩空气关闭，以免造成不必要的伤害。仪表的密封垫和密封圈****也同时更换。

(2)利用冲刷法。这种方法在现场使用的较多。当调节阀堵塞时，通常是先询问工艺主任或OCC人员，是否可以反复开关自动阀，利用现有的工艺介质的流动压力来达到冲洗的目的。如现有的介质和工况不适合，也可以在条件满足的情况下，用外来的蒸汽或者有一定压力的水进行冲洗。冲洗时，注意阀门的开度控制在适当位置。

(3)装设过滤器过滤。在工艺管道上装设过滤器也是仪表自动阀维护的常用措施。尤其是工艺上十分重要和口径较小的调节阀多用此方法，可以确保自动阀的开度正常，工况稳定。

2、内漏

调节阀的阀座内进入较小的铁渣和硬物，长期停留不能排出时，其阀垫、密封圈和阀芯都会受到不同程度的破坏，影响调节阀的渗漏能力。特别是对反应釜制氢工艺的高压管线的自动阀，一点点的破坏甚至划痕都会造成内漏，影响安全生产。

(1)研磨。选择相应的粗砂和细砂对自动阀的阀垫和阀芯进行研磨，提高阀垫和阀芯的接触密封面的光滑度和啮合度。若调节阀使用在高压系统，则需对调节阀进行打压试验后，再正常使用。

(2)增强执行机构密封。通过此方法可以保证调节阀的关闭严实，密封可靠。通常采用移动弹簧的工作范围、选用大动力源的执行机构和选取小刚度的弹簧来实现。

3、外漏

调节阀的填料不按期更换，自动阀锁紧装置的螺丝因振动而松动，包括刚检修过后的调节阀底座螺丝没校紧或用力不均匀都会造成调节阀的外漏。可以采用如下办法：

(1)更换新填料来增强阀杆的密封，也可以选取密封油脂对阀杆进行密封。

(2)可以适当使用高密封性的金属缠绕垫或者四氟填料，尤其蒸汽调节阀，必须选用金属加石墨的缠绕垫。

(3)采用透镜垫来密封上、下盖，若阀座和阀体的密封是平面密封，建议选用透镜垫密封，效果显著。

4、调节阀控制不稳

导致控制不稳的原因很多，如选型设计不合理，阀门口径选的过小或过大;OCC工艺操作人员使用不当，仪表和工艺参数设置不合理;组态失误而没有进行调试;工艺介质压力增大、流量不稳定等;有时候是这几种因素共同作用导致的结果。

经常采取以下具体方法：

(1)选择合适的阀门口径。若考虑到经济性和时间，也可以考虑选用合适的变径来增大或缩小调节阀与工艺管道的连接管径。

(2)对PID值进行合理的设置，并经过实际的调试运行合格后，投入使用。

(3)加强调节阀运动机构的刚度，以缓解调节阀的振动。

(4)调整调节阀的结果类型，避免共振现象的发生。
