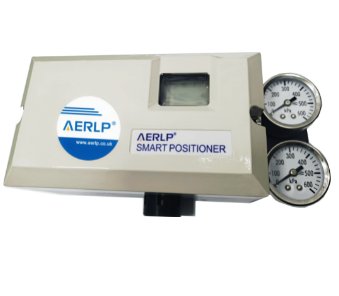

ALP210智能本安型阀门定位器

ALP210智能本安型阀门定位器

直接联系

艾尔普仪表科技(芜湖)有限公司

安徽

产品规格型号
参考报价:

面议

品牌:

艾尔普仪表科技

型号:

ALP210智能本安型阀门定位器

关注度:

535

产品介绍

ALP210智能本安型阀门定位器的基本操作

控制面板

ALP210智能本安型阀门定位器**通电时,第二行显示AERLP,处于手动状态,显示的是定位器反馈杆(轴)的工作角度,更方便安装调试工作。在完成自动调试后,显示行程百分比数,可以在手动和自动之间切换。用复位的方法可以恢复到出厂状态。

MODE—模式键,用于自动和手动切换。自动状态第二行显示“AOUTMA”,手动状态显示“MANUAL”。

UP—上升键,手动状态控制阀门的开启,自动状态用于显示输入电流值。

DOWN—下降键,手动状态控制阀门的关闭,自动状态用于显示I/P驱动值。

快速调试方法

  1、直动阀调试——输入18mA,同时按下UP和MODE键,保持5S松开按键,显示“ADL_L”,进入直行程阀门自动调试。

  2、旋转阀调试——输入18mA,同时按下DOWN和MODE键,保持5S松开按键,显示“ADL_R”,进入旋转阀门自动调试。

  3、恢复出厂值——输入12mA,同时按下UP和MODE键,保持5S,显示“REST”,复位成功后“REST”显示消失。

  4、重设起点——在自动状态输入起点值(4mA),同时按下UP和MODE键,可以抬高起点。同时按下DOWN和MODE键,可以降低起点和开启强制功能。

  5、重设终点——在自动状态输入终点值(20mA),同时按下DOWN和MODE键,可以降低终点。同时按下UP和MODE键,可以抬高终点和开启强制功能。

  6、输入快显——自动状态按下UP键,显示当前输入mA值。

  7、驱动快显——自动状态按下DOWN键,显示驱动电流值。

  8、中英文切换——输入16mA,按下MODE(模式)键,保持3秒。

自动调试和行程调整流程图

自动调试(自整定)流程图

满度(终点)调整流程图

通讯

ALP系列产品支持2种通讯模式(通讯软件请联系经销商)

HART通讯,可以连接HART手操器或计算机

通过MSBUS转换器连接计算机USB口

也可以直接连接MSBUS手操器

参数设定、修改与通讯

ALP210提供了一种快捷的操作模式,方便使用和调试。智能定位器其他功能及参数的修改就必须通过手操器或HART通讯来实现。

ALP210定位器参数选项表

项目号

功能说明

可选参数

单位

出厂值

1

输入信号起点

4.00~12.00

mA

4.00

2

输入信号终点

12.00~20.00

mA

20.00

3

定位器工作特性

线性1:25/1:50
(等百分比)

50:1(快开)


线性

4

定位器工作方向

气开(反作用)

气关(正作用)


气开(反作用)

5注①

阀门起始方向

气开(反作用)

气关(正作用)


气开(反作用)

6注②

行程起点

0.0~50.0

%

0.0

7注②

行程终点

50.0~100.0

%

100.0

8注③

灵敏度

0.1~10.0

%

-

9注④

全行程时间

0-200

S

0

10注⑤

比例

0.5~10


-

11注⑤

积分

1~500

S

-

12注⑤

微分

0.1~10

S

-

13

I/P中间值

30.0~70.0

%

50.0

14

执行器补偿

2~200


-

15

全开点信号上限

90~110

%

102.0

16

全关点信号下限

0~10

%

0.5

注①:该项一般通过自动调试自检获得,设置必须和执行器动作方向一致。

注②:自动调试时,可以自检测获得。

注③:在自动调试不能满足阀门要求时(,阀门阻力过大或有轻微的卡咬现象),需要适当增大灵敏度范围来克服波动。

注④:当全行程设为0时,视为关闭该项。

注⑤:在没有确定参数含义前不能轻易更改,否则会引起工作异常。

中文版HART通讯软件

通过FSK-HART-MODEMM与PC机连接,可以查阅和修改所有参数,及执行命令。先要选择正确的通讯接口(USB口),再按下“仪表通讯测试”按钮,通讯成功后其他按钮功能才能被激活。要选择兼容HART通讯的上位仪表才可以进行通讯,在带安全栅的系统中通讯也必须考虑到HART协议兼容问题,可以在回路中串接一个250欧姆电阻来提高传送信号质量。相关软件可以通过供应商处获得。

输入信号的标定

每一台仪表在出厂前都对输入信号进行了标定,在自动状态可以按下UP键读取当前输入mA值。由于标准源不同和环境温度的变化会产生微小的误差,不会影响使用。对要求较高的场合,用户可以通过电路

板上的内置开关或手操器和HART通讯软件重新标定。分别输入4和20mA标准电流,按下内置开关或手操器或HART通讯软件标定命令就可完成。注意:先标定4mA再标定20mA。

供气要求

ALP210定位器运行时必须使用无油、无水、无尘的仪表气源。洁净度和含油量应满足ISO8573-1规范的3级要求。

气源必须洁净,不含有杂质(如湿气、油、灰尘),气源露点至少低于ALP210的*低操作温度10℃,例如,ALP210工作的环境温度是0℃,气源露点不能低于-10℃。

特别注意!气源压力高于0.6MPa时,可能导致定位器或其它部件损坏。

配套用空气过滤减压阀的选择

使用合规的空气过滤减压阀非常重要,要选择仪表用空气过滤减压阀,不能选用电磁阀和气缸用减压阀。简单判别方法:看减压阀阀芯是否是锥形调节式阀芯。**是金属密封阀芯,灵敏度更高,使用寿命也更长。
