产品概述

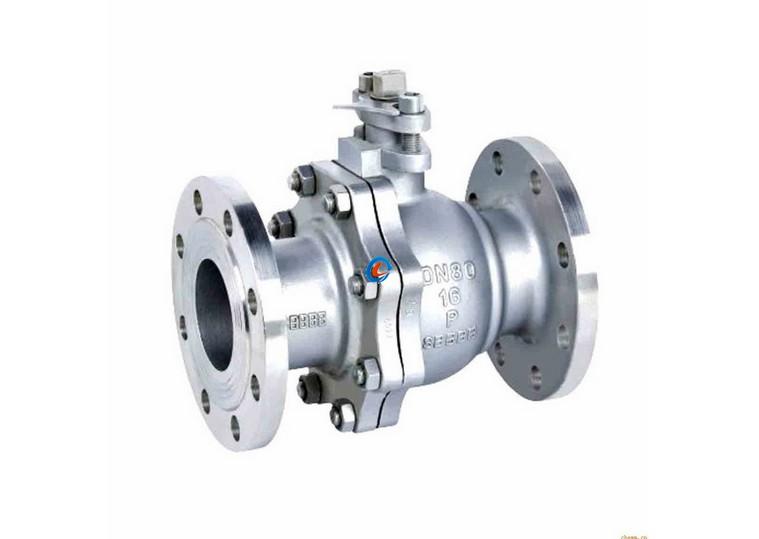

型号：Q41F
球阀在管路中主要用来做切断、分配和改变介质的流动方向。一般水平安装。

产品特点

1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

性能参数

不锈钢低温球阀 不锈钢电动球阀 不锈钢气动球阀

产品规范 Product Specification

品规范 Product Specification	设计规范 Design Spec	结构长度 Face to Face	连接法兰 Flange End	试验与检验 Test & Check	产品标识 Marking	供货规范 Supply
	GB/T 12237 JB/T 7745	GB/T 12221 JB/T7745	JB/T 79	JB/T 9092	GB/T 12220	JB/T 7928
	API608 API6D	ANSIB16.10 API6D	ANSIB16.5	API598 API6D	MSS SP-25 API6D	API608 API6D

主要零部件材料 Main Part Material

件名称	零部件材料 Part Material								Part Name
	JB/T 7298					API608/API6D
阀体	WCB		25		ZG1Cr18Ni9Ti	WCB	A105	CF8M	Body/Bonnet
阀杆	2Cr13		2Cr13		1Cr18Ni9Ti	A182-F6a	A182-F6a	A182-F04	Stem
阀座	PTFE				R.PTFE	PTFE		R.PTFE	Seat Ping
填料	聚四氟乙烯/PTFE					聚四氟乙烯/PTFE			Packing
垫片	18-8柔性石墨/18-8Flexible Graphite+聚四氟乙烯/PTFE+FPM								Gasket
螺栓	35	35		1Cr18Ni9Ti		A193-B7	A193-B7	A193-B8M	Bolt
适用温度	-29~121℃	-40~121℃				-29~121℃	-40~121℃		Suitable Tepm
适用介质	水、油品、蒸汽 Water，Oil，Steam			硝酸类 Nitric Acid		水、油品、蒸汽 Water，Oil，Steam		硝酸类 Nitric Acid	Suitable Medium

不锈钢球阀结构图

主要外形和连接尺寸Main External And Connection Dimension 单位 Unit：mm

产品型号 Type	公称通径 DN	PN1.6MPa								WT （kg）
产品型号 Type	公称通径 DN	L	D	D1	D2	b	z-Φd	H	W	WT （kg）
Q41F-16C Q41F-16P	15	130	95	65	45	14	4-Ф14	78	140	3
	20	140	105	75	55	14	4-Ф14	84	160	4
	25	150	115	85	65	14	4-Ф14	95	180	5
	32	165	135	100	78	16	4-Ф18	150	250	9
	40	180	145	110	85	16	4-Ф18	150	300	11
	50	200	160	125	100	16	4-Ф18	170	350	15
	65	220	180	145	120	18	4-Ф18	195	350	19
	80	250	195	160	135	20	8-Ф18	215	400	27
	100	280	215	180	155	20	8-Ф18	250	500	38
	125	320	245	210	185	22	8-Ф18	265	600	58
	150	360	280	240	210	24	8-Ф18	270	800	81
	200	400	335	295	265	26	12-Ф23	330	800	95
产品型号 Type	公称通径 DN	PN2.5MPa								WT （kg）
产品型号 Type	公称通径 DN	L	D	D1	D2	b	z-Φd	H	W	WT （kg）
Q41F-25 Q41F-25P	15	130	95	65	45	16	4-Ф14	103	100	3
	20	140	105	75	55	16	4-Ф14	112	160	4
	25	150	115	85	65	16	4-Ф14	123	160	6
	32	165	135	100	78	18	4-Ф18	150	250	10
	40	180	145	110	85	18	4-Ф18	156	250	14
	50	200	160	125	100	20	4-Ф18	172	350	20
	65	220	180	145	120	22	8-Ф18	197	350	25
	80	250	195	160	135	22	8-Ф18	222	450	30
	100	280	230	190	160	24	8-Ф23	253	450	40
	125	320	270	220	188	28	8-Ф25	275	600	65
	150	360	300	250	218	30	8-Ф25	286	800	85
	200	400	360	310	278	34	12-Ф25	360	1200	100
产品型号 Type	公称通径 DN	PN4.0MPa								WT （kg）
产品型号 Type	公称通径 DN	L	D	D1	D2	b	z-Φd	H	W	WT （kg）
Q41F-40 Q41F-40P	15	130	95	65	45	16	4-Ф14	103		3
	20	140	105	75	55	16	4-Ф14	112		4
	25	150	115	85	65	16	4-Ф14	123		6
	32	180	135	100	78	18	4-Ф18	150		10
	40	200	145	110	85	18	4-Ф18	156		14
	50	220	160	125	100	20	4-Ф18	172		20
	65	250	180	145	120	22	8-Ф18	197		25
	80	280	195	160	135	22	8-Ф18	222		30
	100	320	230	190	160	24	8-Ф23	253		40
	125	400	270	220	188	28	8-Ф25	275		65
	150	400	300	250	218	30	8-Ф25	286		85
	200	502	375	320	282	38	12-Ф30	340		100
产品型号 Type	公称通径 DN	PN6.4MPa								WT （kg）
产品型号 Type	公称通径 DN	L	D	D1	D2	b	z-Φd	H	W	WT （kg）
Q41F-64 Q41F-64P	15	140	105	75	55	18	4-Ф14	105	130	3.1
	20	152	125	90	68	20	4-Ф18	125	130	4.9
	25	180	135	100	78	22	4-Ф18	135	160	7.2
	32	200	150	110	82	24	4-Ф23	150	160	8.7
	40	220	165	125	95	24	4-Ф23	165	230	12.1
	50	250	175	135	105	26	4-Ф23	175	230	16.7
	65	280	200	160	130	28	8-Ф23	200	400	28.2
	80	320	210	170	140	30	8-Ф23	210	400	36.9
	100	360	250	200	168	32	8-Ф25	250	700	66
	125	381	295	240	202	36	8-Ф34	295	1100	98
	150	403	340	280	240	38	12-Ф34	340	1500	142
