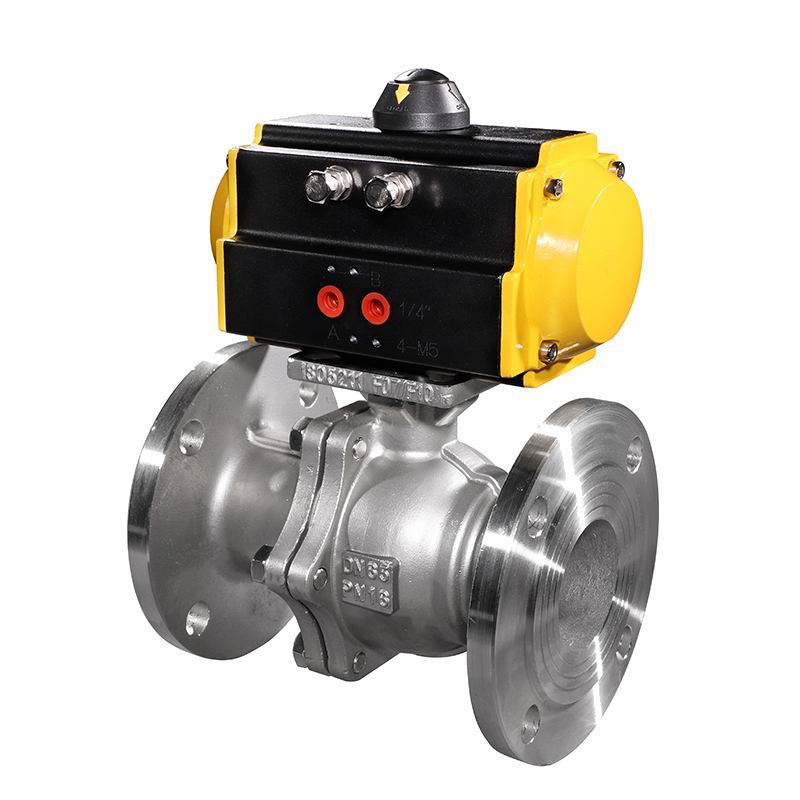

气动调节球阀
气动调节球阀是由球阀和气动执行器连接组成,装配上阀门输入4-20MA模拟量信号,可对球阀的球芯进行0-90度的任意控制,从而达到控制介质流量、压力等参数的调节。气动球阀具有开关速度快、流通能力大。密封性能好等特点,开启时阀体管道和连接管道形成一个通口,介质可无阻力的流通,主要应用于油品、气体、液体、水等介质。
气动调节球阀优点:
1,根据工况需要气动法兰式球阀可分为软密封(-30~180℃)和硬密封(-40~450℃)两种密封结构,以便在不同介质、不同温度及不同压力的场所中合理使用。
2,气动法兰球阀动力源采用的是气体,不会存在与火花接触,理论上有防爆功能,相对来说比较安全。并且如果漏气的话,气体可以直接排出,对环境没有污染,同时具有较高的安全性。
3,从阀门口径角度来说,由于扭矩力的原因,手动球阀一般只能配置口径在DN300以下的球阀,而气动法兰球阀可配置的口径较广,不仅可配置小口径球阀,也可配置口径大的球阀,气动球阀目前高可达到DN1200口径。
气动调节球阀可选配件:
三联件:可对气源稳压、过滤、气缸加润滑油
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)
:输入4~20mA信号,实现阀门调节功能
手动机构:手操机构,可实现手动开或关阀
调节型附件:电气、气动、电气转换器。
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
气动调节球阀参数说明:
公称通径 DN15~DN300(mm)
公称压力 PN1.6、2.5、4.0、6.4、10.0 MPa
连接方式 法兰式连接
驱动形式 压缩空气4-7bar(可带手动装置)
温度范围 软密封:-30~180℃;硬密封:-40~450℃ 动作范围 0~90°
阀体材料 碳钢、不锈钢304、316、316L
适用介质 水、蒸、液体、油品、腐蚀性介质等
控制方式 调节型(4-20mA模拟信号)
气动调节球阀安装尺寸图:
气动调节球阀执行器尺寸图:
