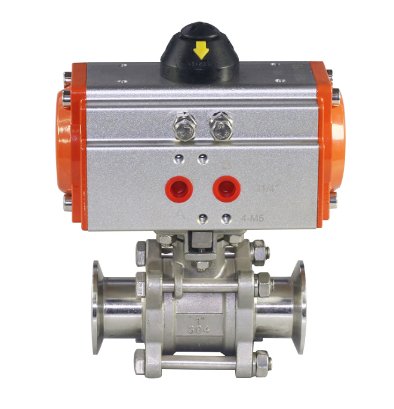

气动三片式快装球阀只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用。

气动三片式快装高平台球阀通过执行机构活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。它的组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴

技术参数

气动执行器：双作用、单作用

驱动气源：5-7bar压缩空气

气动附件：限位开关、定位器、电磁阀   过滤减压阀、手轮机构

公称通径：DN15-80mm

公称压力：1.6-6.4MPa

适用温度：PTFE:-30~+180℃    PPL:-30~+250℃

连接方式：卡箍.快装连接

阀体结构：直通、流量控制、90度开关

阀体材质：304、316

球体材质：304

阀座衬里：PTFE

适用介质：水液，气体等
