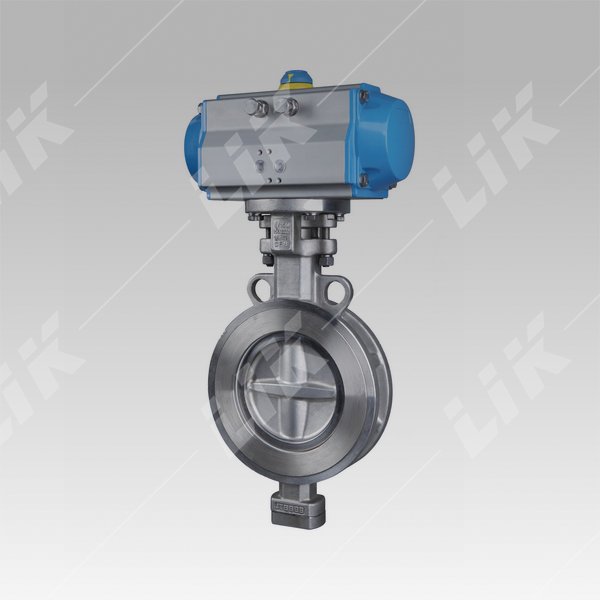

进口气动硬密封蝶阀结构采用三维编心原理设计,阀座采用硬密封兼容的多层次结构,加工精湛,工艺先进。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成,结构简单、体积小、重量轻,被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上
进口气动硬密封蝶阀特点
进口气动硬密封对夹蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
进口气动硬密封蝶阀工作原理:
进口气动硬密封蝶阀通过压缩空气为动力源,驱动阀杆来控制圆盘形蝶板绕着轴线旋转,阀门初始位置根据实际需求而定,当阀门由初始位置旋转90°后即为一个动作结束(由开到关,或由关到开),反之为另外一个动作(由关到开,或由开到关)结束。
进口气动硬密封蝶阀的执行速度相对较快,在动作过程不易因卡住而损坏,并且不需要工人亲力亲为,不仅可做截断阀使用,亦可装配阀门定位器,达到调节控制管道介质的功能。气动蝶阀执行器分为单作用和双作用形式,双作用为通气开、通气关!其中单作用执行器具有弹簧复位的功能,可以在断气、断电的情况下自动关闭或开启,安全系数较高!
进口气动硬密封蝶阀技术参数
公称通径 | DN50~DN1200(mm) |
压力等级 | PN1.0、1.6、2.5、4.0MPa |
连接方式 | 对夹式、法兰连接 |
密封形式 | 金属硬密封 |
驱动方式 | 气源驱动,压缩空气5~7bar(可带手轮) |
动作范围 | 0~90° |
阀体材质 | 碳钢、不锈钢304、不锈钢316 |
工作场合 | 水、蒸气、油品、酸类腐蚀性等(可高压高温场合) |
温度范围 | 碳钢:-29℃~450℃ 不锈钢:-40℃~450℃ |
进口气动硬密封蝶阀主要零件材料
零件名称 | 材料 |
阀体 | 铸铁、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢、不锈钢、铬钼钢 |
密封圈 | 不锈钢与耐高温石棉板组合成多层次 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
填料 | O型圈、柔性石墨 |
进口气动硬密封蝶阀执行器参数
执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30~+70℃ |
作用形式 | 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
进口气动硬密封蝶阀的安装要求
1、安装前检查气动蝶阀各部分部件无缺失,型号无误,检查阀体内无杂物,电磁阀和消音器内无阻塞
2、将阀门和汽缸均置于关闭状态。
3、将汽缸撞到阀门上,(安装方向与阀体平行或垂直都可以),再看螺丝孔是否对正,不会有太大偏差,如有少许偏差,将气缸体转动一点就可以了,然后将螺丝紧固。
4、安装完毕后,对气动蝶阀进行调试(正常情况下供气压力为0.4~0.6MPa),调试运行时须手动操作电磁阀启闭(将电磁阀线圈失电后手动操作方可有效),观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力,之后正常,则需要将气缸行程调小(把气缸两端行程调节螺丝同时往里调一点,调整时需将阀门运行到开位置,然后将气源关掉再调),直至阀门启闭
