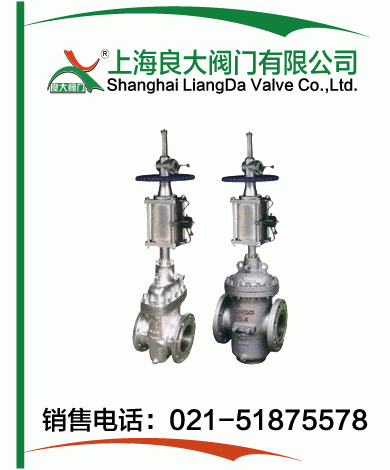

气动平板闸阀

Z643WF/Z643H

直接联系

上海良大阀门有限公司

产品规格型号

参考报价：

面议

型号：

Z643WF/Z643H

关注度：

6347

产品介绍

产品名称：	气动平板闸阀
型号：	Z643WF/Z643H
口径：	DN50-1000
压力：	1.6-10.0MPa
材质：	铸钢、不锈钢等

气动平板闸阀应用范围：

气动平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

气动平板闸阀结构特点：

1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。

2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流直接冲刷。阀座应由有润滑、不磨损材料制成。

3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。

(1) 轭架套管：铝青铜轭架套管配置针形止推轴承，**程度减少操作扭矩。

(2) 阀杆：螺纹长度直到托架；销钉和点焊；具有稳定性。

(3) 压力密封：结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现**的阀帽密封。

(4) 阀座环：焊接阀座环垂直于流动通道，易于维护。

(5) 执行机构：阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。

(6) 轭架：完全装配式轭架通过抗震测试，易于维护和安装执行机构。

(7) 压盖：两件式，自调节压盖，避免被弹出。

(8) 整体后座：硬面，使用寿命*长。

(9) 阀瓣：弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。

(10) 整体止动：整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。

气动平板闸阀采用标准：

设计规范	结构长度	连接法兰	试验与检验	压力-温度	产品标识
JB/T5298	JB/T5298	JB/79	JB/T5298	GB9131	GB/T12220
API6D	API6D	ANSI-16.5	API6D	ANSI B16.34	MSS SP-25

气动平板闸阀性能规范：

设计等级		常温下试验压力（MPa）				适用温度℃			适用介质
设计等级		壳体	左密封	左密封	低压密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公称压力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～50	-45～21	-2～121	H2S和CO2总含量大于500mg/m2的介质	石油天然气、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅级Lb	150	3.0	2.2	2.2	0.6
磅级Lb	300	7.7	5.6	5.6	0.6

气动平板闸阀零件材料：

阀门/阀盖	WCB	WC6	A352-LCB	A351-CF8M
闸板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
阀杆	2Cr13	2Cr13	A182-A6a	A182-A316S
阀座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM

垫片	-
螺栓	35	35CrMo	A193-B7M	A193-B8
适用介质	水、油口、蒸汽	蒸汽、油品	丙烷、乙烯	硝酸类

气动平板闸阀外形结构图：

气动平板闸阀连接尺寸：

1.6MPa
DN
L
D
D1
D2
Do
f
b
H
H1
n-Φd
凸面法兰
RF
(K)Z43WF-16C
(K)Z543WF-16C
(K)Z643WF-16C
(K)Z943WF-16C
50
178
160
125
100
250
3
16
584
80
4-Φ18
65
190
180
145
120
250
3
18
634
95
4-Φ18
80
203
195
160
135
250
3
20
688
100
8-Φ18
100
229
215
181
155
300
3
20
863
114
8-Φ18
125
254
245
210
185
350
3
22
940
132
8-Φ18
150
267
280
240
210
350
3
24
1030
150
8-Φ23
200
292
335
295
265
350
3
26
1277
168
12-Φ23
250
330
405
355
320
400
3
30
1491
203
12-Φ25
300
356
460
410
375
450
4
30
1701
237
12-Φ25
350
381
520
470
435
500
4
34
1875
265
16-Φ30
400
406
580
525
485
305
4
36
2180
300
16-Φ30
450
432
640
585
545
305
4
40
2440
325
20-Φ34
500
457
705
650
608
305
4
44
2860
360
20-Φ41
600
508
840
770
718
305
5
48
3450
425
20-Φ41
700
610
910
840
788
305
5
50
3960
460
24-Φ41
800
660
1020
950
898
305
5
52
4550
512
24-Φ41
900
711
1120
1050
998
250
5
54
5250
565
28-Φ48
1000
811
1250
1170
1110
250
5
56
5870
630
28-Φ18
2.5MPa
50
178
160
125
100
250
3
20
584
80
4-Φ18
凸面法兰
RF
(K)Z43WF-25
(K)Z543WF--25
(K)Z643WF--25
(K)Z943WF-25
65
190
180
145
120
300
3
22
634
95
8-Φ18
80
203
