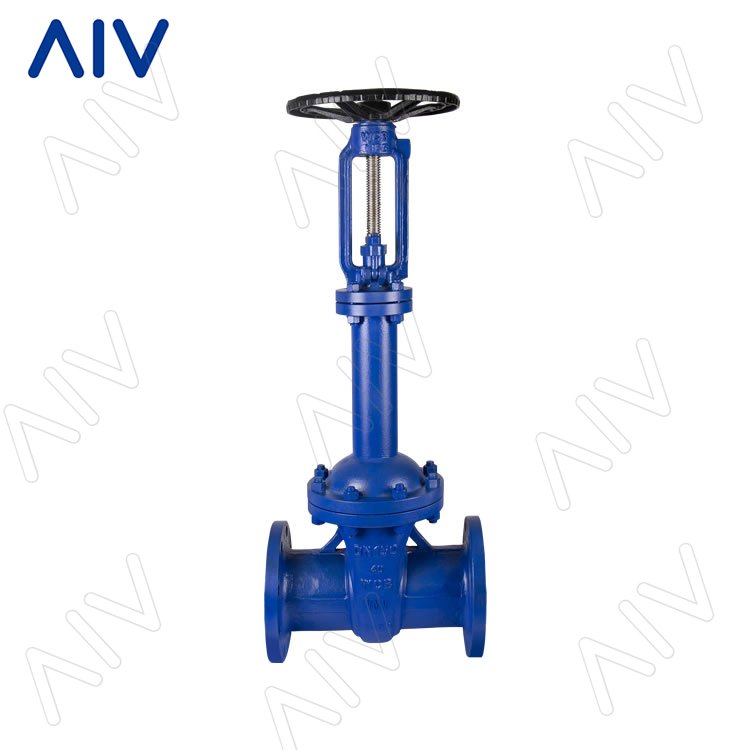

德标波纹管闸阀
直接联系
浙江爱路威流体科技有限公司
浙江
面议
爱路威
德标波纹管闸阀
1300
技术参数
设计标准：DIN3352
总长标准：DIN3202
法兰标准：DIN2543-2545
试压标准：DIN3230
应用工况
热油系统，蒸汽系统，冷热水系统。
产品优势
1.波纹管密封组件。波纹管密封截止阀的关键部件是金属波纹管。在阀盖与阀杆之间通过自动滚焊连接，金属波纹管能保证阀杆不泄露。
3.双密封设计（波纹管+填料）。波纹管和填料可防止泄漏，并提供良好的密封。
4.油嘴。它可以直接润滑阀杆、螺母和套筒。
7.符合人体工程学的手轮。使用寿命长，操作方便。
材质：铸钢，锻钢，不锈钢
公称通径：DN15-400，可提供DN450以上口径产品的定制。
工称压力：PN16-40，可提供PN64及以上压力产品的定制。
连接方式：法兰，螺纹，焊接（对焊、承插焊）
部件名称 | 材质 |
阀体 | GS-C25、1.4301、1.4408 |
阀瓣 | GS-C25+1.4201/1.4301 |
阀座 | 1.4301、Stellite |
阀杆 | 1.4021、1.4301、1.4401 |
波纹管组件 | 1.4301、1.4401 |
双头螺栓 | ASTM 193-B7、A193-B8 |
螺母 | ASTM 194-2H、A194-8 |
垫片 | Stainless steel+ Flexible graphite |
螺母 | ASTM 194-2H、A194-8 |
支架 | GS-C25、1.4301、1.4408 |
双头螺栓 | ASTM 193-B7、A193-B8 |
螺母 | ASTM 194-2H、A194-8 |
垫片 | Stainless steel+ Flexible graphite |
阀盖 | GS-C25、1.4301、1.4408 |
螺母 | ASTM 194-2H、A194-8 |
填料 | Flexible graphite |
压盖 | GS-C25、1.4301 |
螺母 | ASTM 194-2H、A194-8 |
螺栓 | ASTM 193-B7、A193-B8 |
阀杆螺母 | Copper alloy、D2、BL-2 |
油嘴 | Assemble |
并帽 | 1C45、1.4301、1.4401 |
手轮 | 1025/KTH330 |
波纹管+填料的双重密封设计：波纹管所形成的金属屏障能够防止泄露，填料在波纹管失效后也能提供密封左右，应用更安全、节能、环保、零泄漏。
波纹管密封件：波纹管密封截止阀的关键部分是金属波纹管，通过自动滚焊连接阀盖和阀杆，确保波纹管组件无泄露。
全新的手轮设计，更符合人体工程学。
材质：铸钢，锻钢，不锈钢
公称通径：DN15-400，可提供DN450以上口径产品的定制。
工称压力：PN16-40，可提供PN64及以上压力产品的定制。
连接方式：法兰，螺纹，焊接（对焊、承插焊）
