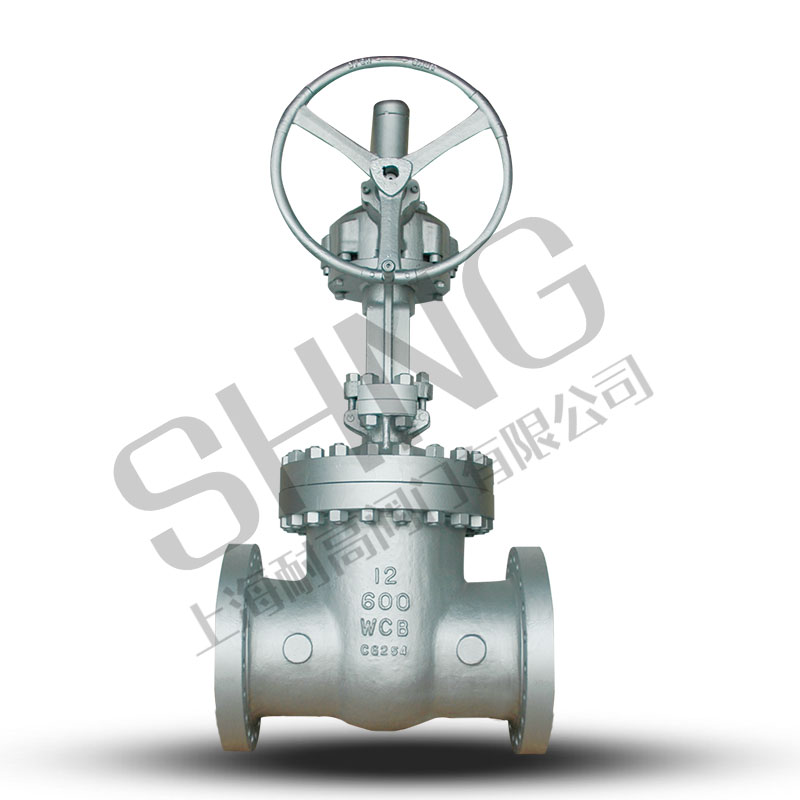

美标伞齿轮闸阀

Z541H/W/Y

直接联系

上海耐高阀门有限公司

上海

产品规格型号

参考报价：

面议

型号：

Z541H/W/Y

关注度：

3200

范围（量程或细度）：

创新点：

结构紧凑、体积小、刚性好、密封安全可靠。

产品介绍

产品型号：Z541H/W/Y
公称通径：NPS1/2"~40"
公称压力：Class150~2500Lb
主要材质：ASTM A216 WCB
驱动方式：手轮，齿轮，电动，气动
设计与制造：API 600，BS1414，ASME B16.34
法兰连接：ASME B16.5，ASME B16.47，
对焊连接：ASME B16.25
压力-温度等级：ASME B16.34
测试：API 598，BS 6755，ASME B16.34

一、美标伞齿轮闸阀特点

1、产品的设计制造符合美国国家标准ANSI B16.34，美国石油学会标准API6D和API600要求。
2、结构紧凑、体积小、刚性好、密封安全可靠。
3、关闭件(闸板)采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
4、通径大于等于NPS10"，压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门，其操作装置中配有滚动轴承，启闭轻松。
5、主体材料，内件材料，填料，垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6、NPS≤10"的闸阀，其阀座可为更换式内螺纹连接的阀座，可任意组合与关闭件密封面材质配对，以满足工况要求，延长使用寿命。

二、美标伞齿轮闸阀标准 STD

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力 -温度	试验 -检验
APl 600	ASME B16.10	ASME B16.5	ASTM B16.25	ASME B16.34	APl 598

压力试验

公称压力 PN(Lb)	强度试验		水密封试验		气密封试验
公称压力 PN(Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MDa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

三、美标伞齿轮闸阀主要零件材料

壳体	ASTM A216 WCB				ASTM A351 CF8
闸板	WCB	CF8	CF8M	Monel	ASTM A351 CF8
阀杆	F6a	F304	F316	Monel	F304
闸板密封面	13Cr 13Cr STL	304 STL	316 STL	Monel	304 304 STL
阀座密封面	13Cr STL STL	304 STL	316 STL	Morel	304 STL STL

四、美标伞齿轮闸阀主要外形尺寸

DN		150Lb凸面法兰RF
mm	in	L	D	D1	D2	b	Z-φd	H	D0
15	1/2	108	89	60.5	35	11.5	4-φ16	165	100
20	3/4	117	98	70	43	13	4-φ16	190	100
25	1	127	108	79.5	51	14.5	4-φ16	230	120
32	1^1/4	140	117	89	63.5	16	4-φ16	245	120
40	1^1/2	165	127	98.5	73	17.5	4-φ16	285	150
50	2	178	152	120.5	92	19.5	4-φ19	325	150
65	2^1/2	190	178	139.5	105	22.5	4-φ19	350	180
80	3	203	190	152.5	127	24	4-φ19	380	200
100	4	229	229	190.5	157	24	8-φ19	460	200
125	5	254	254	216	186	24	8-φ22	630	250
150	6	267	279	241.5	216	25.5	8-φ22	635	250
200	8	292	343	298.5	270	2	8-φ22	765	280
250	10	330	406	362	324	30.5	12-φ26	895	300
300	12	356	483	432	381	32	12-φ26	1080	350
350	14	381	533	476	413	35	12-φ29	1295	350
400	16	406	497	540	470	37	16-φ29	1435	400
450	18	432	635	578	533	40	16-φ32	1625	400
500	20	457	699	635	584	43	20-φ32	1830	450
600	24	508	813	749.5	692	48	20-φ35	2175	500
650	26	559	786	745	711	41.5	36-φ22	2235	550
700	28	610	837	795	762	44.5	40-φ22	2310	600
750	30	610	887	846	813	44.5	44-φ22	2695	600
800	32	660	941	900	864	46	48-φ22	3710	-
900	36	711	1057	1011	972	52.5	44-φ26	3925	-
1000	40	811	1175	1121	1080	56	44-φ29	4320	-
