气动套筒调节阀

ZJHM

直接联系

上海耐高阀门有限公司

上海

产品规格型号

参考报价：

面议

型号：

ZJHM

关注度：

3263

范围（量程或细度）：

应用行业：

适用于流量大，阀前后压差较大、泄露要求不搞的场合。

产品介绍

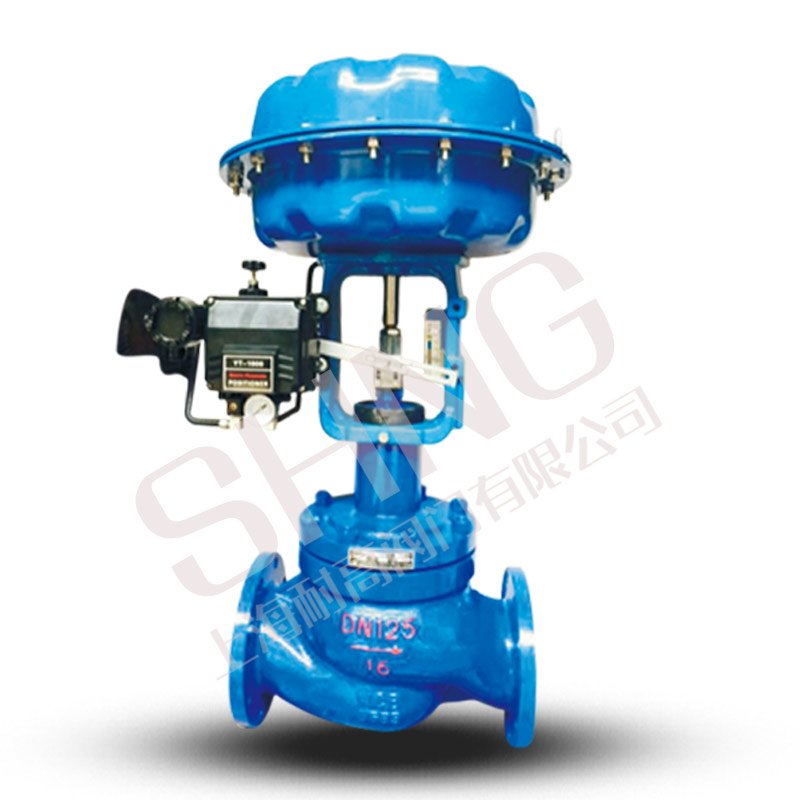

气动套筒调节阀

产品型号：ZJHM
公称通径：DN20～200mm
公称压力：PN16~100MPa
适用温度：-196~+560℃
主要材质：WCB、LCB、WC9
驱动方式：气动
设计标准：GB/T17213
法兰标准：GB/T9113、 JB/T79、HG20594及其他标准
检验标准：GB/T4213
连接形式：法兰（FF RF RTJ），焊接（SW BW），螺纹（适用于1″以内）

一、气动套筒调节阀概述　　气动套筒调节阀是一种压力平衡型调节阀，采用套筒导向，压力平衡型双密封面阀芯机构，配用多弹簧气动执行机构。流道呈S流线性，整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。特别适用于流量大，阀前后压差较大、泄露要求不搞的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0 、6.4、10.0；阀体口径范围DN20-300，适用流体温度-196~+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格可供选择。

二、气动套筒调节阀主要零件材料

本体材质为碳钢					本体材质为不锈钢
1	阀体	WCB	LCB	WC9	1	阀体	WCB	LCB	WC9
2	垫片	316+石墨/PTFE			2	垫片	316+石墨/PTFE
3	套筒	304	304	304	3	套筒	304	304	304
4	阀芯	304	304	304	4	阀芯	304	304	304
5	阀盖	WCB	LCB	WC9	5	阀盖	WCB	LCB	WC9
6	阀杆	304	304	304	6	阀杆	304	304	304
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	弹簧	65Mn			8	弹簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

三、气动套筒调节阀主要技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
执行机构型号	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
额定行程L（mm）		16		25			40			60
膜片有效面积Ae（cm2）		280		400			600			1000
公称压力PN（MPa）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直线等百分比
固有可调比R		50：1
信号范围Pr（KPa）		20-60、20-100、40-200、60-100、80-240
气源压力Ps（MPa）		0.14、0.25、0.28、0.40

四、气动套筒调节阀主要性能指标

序号	项目			标准型调节阀		散热、低温型调节阀
序号	项目			不带定位器	带定位器	不带定位器	带定位器
1	基本误差＜（%）			±5	±1	±15	±4
2	回差＜（%）			3	1	10	3
3	死区＜（%）			3	0.4	8	1
4	始终点偏差＜（%）	气开	始点	±2.5	±1	±6	±2.5
		气开	终点	±5		±15
		气关	始点	±5		±15
		气关	终点	±2.5		±6
5				±2.5	+2.5	+6	+2.5

五、气动套筒调节阀外型尺寸

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200
结构长度（L）	PN16/25	184	184	200	222	254	276	298	352	420	451	543
	PN40	184	184	200	222	254	276	317	368	400	473	568
	PN64、100	206	210	251	251	286	311	337	394	500	508	610
H1		128	128	152	152	160	205	205	208	273	333	364
H2		298	298	298	298	298	380	380	380	510	510	510
H3		208	208	224	228	228	334	334	342	408	453	482
H4		338	338	402	402	405	627	628	635	698	702	728
H5		53	58	68	73	80	90	98	108	123	140	168
H6		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
压力等级		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
执行机构		ZHB-22			ZHB-23		ZHB-34			ZHB-45
