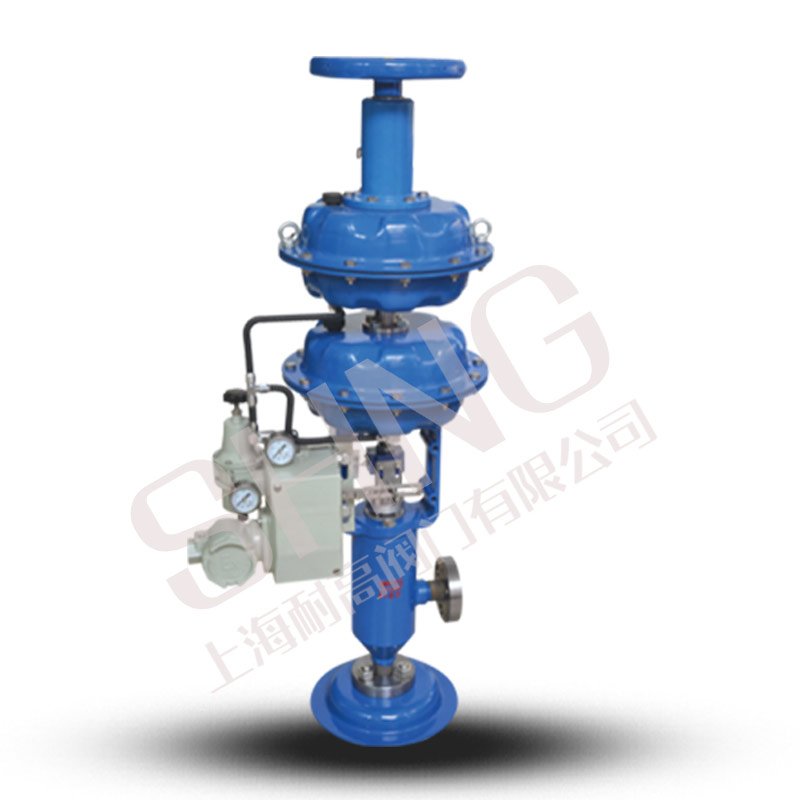

气动高压差高性能角式调节阀

产品型号：ZXPD
公称通径：DN40~150mm
公称压力：PN22~32MPa
工作温度：-30~70℃
适用介质：水,蒸汽
适用温度：-40～+230℃
连接形式：法兰
主要材质：碳钢、不锈钢

专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯接头处，由于角式调节阀角式阀体无死角，便于吹扫，维护简单而广泛应用。可使用单座或者平衡式套筒阀瓣上，一些高压差场合也可以适用多级调节。可选择多弹簧气动薄膜机构或电动执行机构等。

用途与特点用途
      气动角式调节阀是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节; V型阀芯*适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能灵敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。

特点
      气动角式调节阀是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度;超强的剪切能力。
气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。它的组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

工作原理
      气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。

Cv值和行程表

法兰距 　单位：mm

外形尺寸表 　单位：mm
