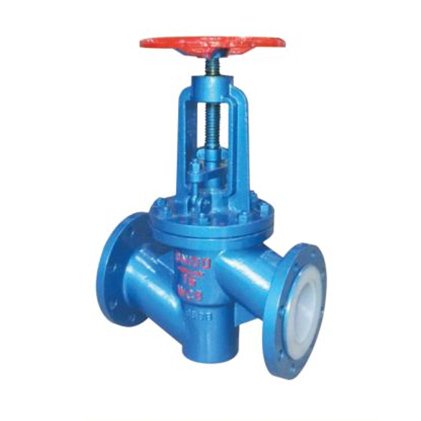

J41F46-16C衬氟法兰截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。
J41F4-10/16、J41F46-10/16衬氟截止阀的介绍:
J41F46-16C衬氟法兰截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。
衬氟截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到**,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
J41F4-10/16、J41F46-10/16衬氟截止阀主要零件材料:
型号 | 阀体 | 阀瓣 | 支架 | 阀杆 |
J41F4-10/16 | WCB衬F4 | WCB衬F4 | WCB衬F4 | 2Cr13 |
J41F46-10/16 | WCB衬F46 | WCB衬F46 | WCB衬F46 |
J41F4-10/16、J41F46-10/16衬氟截止阀主要技术参数:
设计标准 | GB12233/GB12233 |
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | GB/T13927 |
驱动方式 | 手动、电动、气动 |
J41F4-10/16、J41F46-10/16衬氟截止阀主要外形尺寸:
公称通径DN(mm) | 尺寸(mm) | |||
L | H | H1 | D0 | |
15 | 130 | 220 | 250 | 125 |
20 | 150 | 220 | 250 | 125 |
25 | 160 | 235 | 270 | 125 |
32 | 180 | 265 | 300 | 170 |
40 | 200 | 280 | 315 | 170 |
50 | 230 | 310 | 355 | 170 |
65 | 290 | 340 | 400 | 250 |
80 | 310 | 420 | 500 | 250 |
100 | 350 | 460 | 540 | 320 |
125 | 400 | 470 | 570 | 320 |
150 | 480 | 560 | 670 | 360 |
200 | 600 | 610 | 725 | 400 |
250 | 730 | 750 | 870 | 500 |
300 | 850 | 860 | 1020 | 600 |
J41F4-10/16、J41F46-10/16衬氟截止阀的结构特点:
