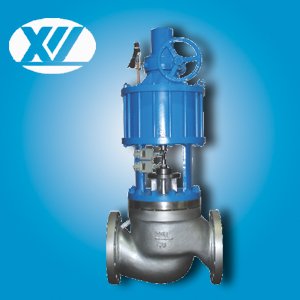

| 结构特点和应用范围 ZSPC1、 ZSNC 1型气动活塞切断阀，由气动活塞执行机构和切断机构组成。按阀芯密封面材料可分为硬密封和软密封；按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗粒状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。
|
||
| 技术参数和性能指标 | ||
| 切断机构主要技术参数 | ||
| 公称通径 mm
|
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
|
阀座直径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
可与本公司 |
|
|
额定流量系数 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
||
|
公称压力 MPa |
1.6 ； 4.0 ； 6.4 |
||||||||||||
|
行 程 mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||||
|
流量特性 |
快 开 |
||||||||||||
|
介质温度 ℃ |
软密封：-40～150（常温型） ； 硬密封：-40～200（常温型）； -40～450（中温型） |
||||||||||||
|
法兰尺寸、型式 |
PN16按JB79-59； PN4.0、64按JB/T79.2-94凹式 |
||||||||||||
|
阀体材质 |
ZG230-450 ； ZG1Cr18Ni9Ti；ZGOCr18Ni12Mo2Ti |
||||||||||||
|
阀座、阀芯材质 |
1Cr18Ni9 ； 0Cr18Ni12Mo2Ti |
||||||||||||
|
上阀盖型式 |
普通式（常温型） ； 热片式（中温型） |
||||||||||||
|
可配附件 |
手轮机构、空气过滤减压器、电磁阀、信号回讯器等 | ||||||||||||
注：可提供GB、ANSI、JPI、DIN等法兰经构型式，法兰距可根据用户需要确定。
执行机构主要技术参数与切断机构匹配关系
公称通径 mm |
执行机构型号 |
气缸直径 mm |
行程 mm |
进气孔螺纹 |
备注 |
|||
|
常温型 |
中温型 |
常温型 |
中温型 |
常温型 |
中温型 |
|||
|
20 |
ZSPA-1、ZSPB-1 |
ZSPA-1、ZSPB-1 |
150 |
150 |
10 |
M16×1.5 |
M16×1.5 |
ZSP：单作用 |
|
25 |
||||||||
|
40 |
ZSPA-2、ZSPB-2 |
200 |
16 |
|||||
|
50 |
||||||||
|
65 |
ZSPA-2、ZSPB-2 |
ZSPA-3、ZSPB-3 |
200 |
300 |
25 |
M20×1.5 |
||
|
80 |
||||||||
|
100 |
30 |
|||||||
|
150 |
ZSPA-3、ZSPB-3 |
ZSPA-4、ZSPB-4 |
300 |
400 |
40 |
M20×1.5 |
M24×2 |
|
|
200 |
60 | |||||||
性能指标
公称通径 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||
|
阀座直径 mm |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
软密封泄漏量 |
水 试 |
0 |
||||||||||
|
气 试 |
1 |
1 |
2 |
3 |
4 |
6 |
11 |
18 |
27 |
45 |
||
|
硬密封泄漏量 |
水 试 MPa |
4.0 |
3.0 |
|||||||||
|
ml/min |
0.24 |
0.30 |
0.38 |
0.48 |
0.60 |
0.78 |
0.96 |
1.2 |
1.125 |
1.35 |
1.8 |
|
|
气试△P=0.35MPa |
23.3 |
29.2 |
37.3 |
46.7 |
58 |
75.8 |
93.3 |
116.7 |
145.8 |
175 |
233.3 |
|
|
切断时间 s |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
||||||
|
额定行程偏差% |
+6 | |||||||||||
允许压差
公称通径 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
气缸直径 mm |
150 |
200 |
300 |
400 |
|||||||||
|
气源压力KPa |
500 |
允许压差 |
整机 |
流开 |
4.0 |
4.0 |
2.6 |
2.2 |
3.8 |
2.6 |
2.0 |
1.95 |
1.59 |
|
流关 |
4.0 |
4.0 |
4.0 |
3.1 |
3.1 |
2.1 |
1.6 |
2.0 |
1.63 |
||||
|
整机 |
流开 |
4.0 |
3.0 |
2.1 |
1.7 |
1.7 |
1.1 |
0.9 |
0.52 |
0.43 |
|||
|
流关 |
4.0 |
4.0 |
1.0 |
4.0 |
4.0 |
3.6 |
2.7 |
3.4 |
2.2 | ||||
外形尺寸 mm
公称通径 DN |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
L |
PN MPa |
1.6 |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
500 |
635 |
|
4.0 |
650 |
||||||||||
|
6.4 |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
520 |
650 |
||
|
H |
65 |
70 |
85 |
90 |
100 |
105 |
125 |
170 |
205 |
||
|
不带手轮 |
H1 |
常温型 |
445 |
455 |
485 |
485 |
605 |
605 |
620 |
962 |
988 |
|
中温型 |
596 |
606 |
636 |
636 |
770 |
770 |
785 |
1178 |
1226 |
||
|
带手轮 |
H1 |
常温型 |
630 |
640 |
670 |
670 |
790 |
790 |
805 |
1087 |
1113 |
|
中温型 |
781 |
791 |
821 |
821 |
955 |
955 |
970 |
1303 |
1351 |
||
|
H2 |
160 |
160 |
160 |
160 |
160 |
160 |
270 |
270 |
270 |
||
|
H3 |
220 |
220 |
220 |
220 |
220 |
220 |
390 |
390 |
390 | ||
