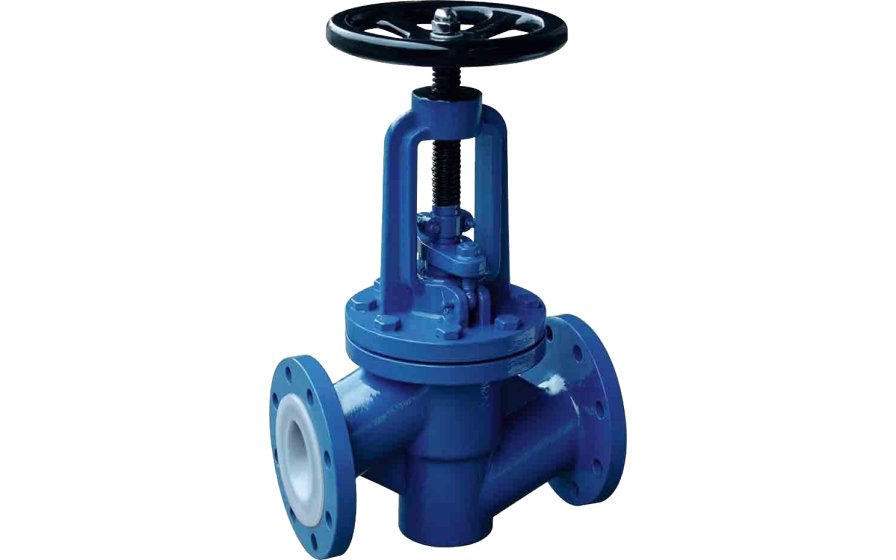

衬氟截止阀

衬氟截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
　　衬氟截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到**，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

产品参数：

阀门型号：J41F4-16、J41F46-16等

主体材质：铸铁，铸钢/碳钢WCB，不锈钢CF8等

衬里材料：PTFE,FEP,PFA,GXPO等。

连接形式：法兰。

驱动方式：手动、蜗轮、电动、气动、液动。

尺寸范围：DN15-DN300。

压力范围：0.6-2.5Mpa（150-300lb）。
适用温度：-29℃≤t≤180℃。

执行标准：

设计规范：GB/T 12233 GB/T 12235

结构长度：GB/T 12221

连接法兰：JB/T 78 JB/T 79

试验与检验：GB/T 13927

产品标识：GB/T 12220

供货规范：JB/T 7928

• 结构简单

  结构简单，制造和维修比较方便。

• 行程小

  工作行程小，启闭时间短。

• 密封性好

  密封性好，密封面间摩擦力小，寿命较长。
