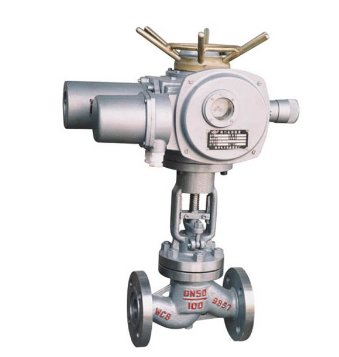

J941H/Y/W 电动截止阀

直接联系

上海树通自控科技有限公司

上海

产品规格型号

参考报价：

面议

品牌：

上海树通

型号：

J941H/Y/W 电动截止阀

关注度：

668

产品介绍

电动截止阀

截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。
截止阀的主要优点：
1）与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
2）密封面不易磨损、擦伤，密封性较好，寿命较长。
3）启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。

主要零件材料及性能规范

主要零部件	阀体、阀盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZG1Cr5Mo
	阀瓣	1Cr13		1Cr18Ni12Mo2Ti	1Cr5Mo
	阀杆	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr5Mo
	阀杆螺母	ZguAL10Fe3/球墨铸铁
	填料	柔性石墨、石墨石棉盘根
主要参数	适用介质	蒸汽、油品、水等	硝酸类	醋酸类	蒸汽、油品、水等
主要参数	适用温度℃	≤425	≤200	≤200	≤425

主要尺寸及重量

公称通径DN（mm）	主要外形尺寸和连接尺寸（mm）			重量（kg）
公称通径DN（mm）	L	H	Do	重量（kg）
J41H-16Y
10	130	198	120	4.7
15	130	218	120	5.2
20	150	258	140	7.1
25	160	275	160	7.4
32	180	280	180	8.5
40	200	330	200	12.5
50	230	350	240	14
65	290	400	280	22.5
80	310	355	280	29
100	350	415	320	32.5
125	400	460	360	80
150	480	510	400	93.5
200	600	710	400	180
250	650	786	450	440
300	750	925	500	648

公称通径DN（mm）	主要外形尺寸和连接尺寸（mm）				电动装置	重量（Kg）
公称通径DN（mm）	L	H手	H电	Do手	电动装置	手动	电动
J41H-25 J941H-25YY
10	130	198	-	120	-	4.9	-
15	130	218	-	120	-	5.4	-
20	150	258	-	140	-	7	-
25	160	275	-	160	-	7.4	-
32	180	280	-	180	-	8.5	-
40	200	330	-	200	-	12.5	-
50	230	350	645	240	DZW10I	16	50
65	290	355	690	280	DZW10I	25	62
80	310	400	715	280	DZW15I	30	67
100	350	415	770	320	DZW20	34.5	73
125	400	460	780	360	DZW30	89	127
150	480	510	875	400	DZW45	98	215
200	600	710	967	400	DZW60	180	322
250	650	786	-	450	-	446	-
300	750	925	-	500	-	654	-
