J21W外螺纹不锈钢截止阀
直接联系
浙江可诺泵阀有限公司
浙江
面议
可诺泵阀

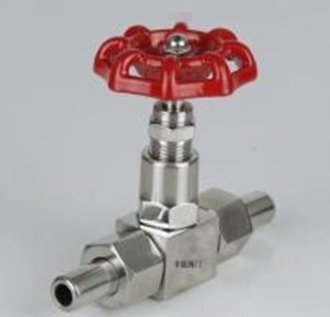

J21W外螺纹不锈钢截止阀
47
一、J21W外螺纹不锈钢截止阀概述：
J21W-外螺纹不锈钢截止阀，管路跟阀体连接采用外螺纹活接式，也叫外螺纹针型阀、外螺纹针形阀，是电力、电气、机电设备工程、电控设备工程中应用多的阀门之一。由于其安装方便、制造合理、经济简单，所以大量使用在电力工程等管道中。
二、外螺纹不锈钢截止阀主要性能参数：
型号 | 公称压力(MPa) | 试验压力PS(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
壳体 | 密封(液) | 密封(气) | |||||
J21W/J23W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化石油气水、油品等 |
J21W/J23W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J21W/J23W-160 | 16.0 | 17.6 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J21W/J23W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
三、外螺纹不锈钢截止阀主要零部件材料：
零件名称 | 阀杆、阀盖 | 阀杆、阀瓣 | 填料 |
J23W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨 |
J23W-40、J23W-160 | 优质碳钢 | 铬不锈钢 |
四、外螺纹不锈钢截止阀主要连接尺寸：
型号 | L | H | D0 | Kg |
DN6 | 175 | 120 | 65 | 0.75 |
DN10 | 179 | 125 | 80 | 1 |
DN15 | 187 | 135 | 100 | 1.6 |
DN20 | 193 | 177 | 130 | 2.7 |
