H71
直接联系
永嘉沪泉流体控制有限公司.
面议
H71
2902
--

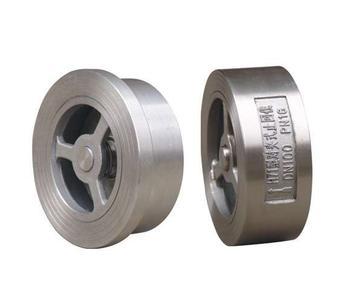

H71对夹升降式止回阀采用短型结构尺寸和单阀瓣设计，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。
H71对夹升降式止回阀采用短型结构尺寸和单阀瓣设计，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。
【产品特点】
1、结构与长度短，其结构长度只有传统法兰止回阀1/4-1/8
2、体积小、重量轻，其重量只有传统法兰止回阀1/4-1/20
3、阀瓣关闭快速，水锤压力小
4、水平管道或垂直管道均可使用，安装方便
【执行标准】
设计规范：GB/T 12233
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：JB/T 9092,GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220
【产品型号】
材质 | 型号 |
WCB | H71H/X-16C,H71H/X-25,H71H/X-40,H71H/X-64,H71H/X-100 |
304 | H71H/X-16P,H71H/X-25P,H71H/X-40P,H71H/X-64P,H71H/X-100P |
316 | H71H/X-16R,H71H/X-25R,H71H/X-40R,H71H/X-64R,H71H/X-100R |
【产品性能规范】
H71对夹升降式止回阀性能规范 | ||||||
公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
密封试验压力（MPa） | 1.76 | 2.75 | 4.4 | 7.1 | 11.0 | |
壳体试验压力（MPa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | |
适用温度（℃） | WCB≤350，304,316≤200 | |||||
材料 | 阀体 | WCB,304,316 | ||||
阀瓣 | WCB,304,316 | |||||
弹簧 | 不锈钢 | |||||
阀座 | ,合金钢 | |||||
【主要外形连接尺寸】
H71对夹升降式止回阀国标外形尺寸 | ||||||||||
公称压力 | 公称通径 | 尺寸(mm) | 配管法兰（供参考） | |||||||
L | D | D3 | D2 | 螺栓孔中 | 螺栓数量 | 螺栓直径d | 螺栓长度L1 | |||
4.0 | 15 | 16 | 52 | 15 | 44 | 65 | 4 | M12 | 80 | |
20 | 19 | 62 | 19 | 52 | 75 | 4 | M12 | 90 | ||
25 | 22 | 72 | 24 | 60 | 85 | 4 | M12 | 90 | ||
32 | 28 | 83 | 31 | 72 | 100 | 4 | M16 | 110 | ||
40 | 31.5 | 93 | 39 | 74 | 110 | 4 | M16 | 115 | ||
50 | 40 | 109 | 48 | 98 | 125 | 4 | M16 | 125 | ||
65 | 46 | 129 | 63 | 117 | 145 | 8 | M16 | 135 | ||
80 | 50 | 144 | 78 | 128 | 160 | 8 | M16 | 145 | ||
100 | 60 | 168 | 98 | / | 190 | 8 | M20 | 160 | ||
125 | 90 | 196 | 123 | / | 220 | 8 | M24 | 205 | ||
150 | 106 | 224 | 148 | / | 250 | 8 | M24 | 225 | ||
200 | 140 | 291 | 198 | / | 320 | 12 | M27 | 275 | ||
250 | 160 | 353 | 248 | / | 385 | 12 | M30 | 295 | ||
6.4 | 15 | 25 | 62 | 15 | / | 75 | 4 | M12 | 100 | |
20 | 31.5 | 73 | 19 | / | 90 | 4 | M16 |
| ||
