PXH44H斜盘式止回阀
直接联系
浙江可诺泵阀有限公司
浙江
面议
可诺泵阀

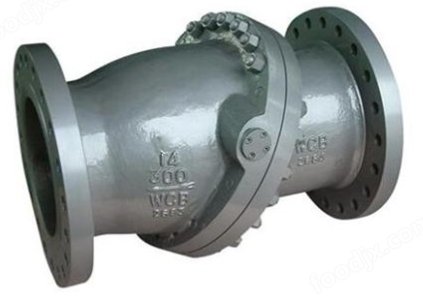

PXH44H斜盘式止回阀
48
一、PXH44H斜盘式止回阀瓯北专业厂家简述
斜盘式无撞击止回阀是法兰尺寸按为ASME B16.5 GB HG SH的无撞击止回阀。其主要优点是克服旋启式止回阀、升降式上回阀在工况下产生的撞击、水击现象，实现无撞击操作。主要特点：双偏心阀瓣，关闭时阀痤与密封面逐步接触，达到无撞击、无噪声工作。微弹性金属阀座，密封性能好。蝶式阀瓣设计，开关迅速、灵敏，使用寿命长。斜盘式结构使流体通道呈流线型，流阻小，有节能效果。
二、斜盘式止回阀主要性能特点
性能 | 旋启式止回阀 | 斜盘式无撞击止回阀 |
关闭力 | 大 | 小（是前者的约1/5～1/8） |
撞击力 | 大 | 无 |
密封性 | 按API 598允许泄漏 | 可实现零泄漏 |
流阻 | 大（流阻系数ξ=1.3～2.5） | 小（流阻系数ξ=0.18～0.6） |
流通能力 | 小(流量系数Cv=76) | 大(流量系数Cv=154～333) |
重量 | 较大 | 较小（是前者的约80%） |
三、斜盘式止回阀主要结构参数及结构图
阀门 通径 | NPS | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 26 | 28 | 30 | 32 |
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 650 | 700 | 750 | 800 | |
L | 203 | 241 | 292 | 356 | 495 | 622 | 698 | 787 | 864 | 978 | 978 | 1295 | 1295 | 1143 | 1143 | 1194 | |
D | 160 | 196 | 230 | 300 | 390 | 432 | 510 | 540 | 635 | 700 | 770 | 900 | 930 | 991 | 1020 | 1150 | |
W | 178 | 224 | 252 | 326 | 426 | 456 | 530 | 576 | 670 | 740 | 818 | 948 | 988 | 1050 | 1090 | 1240 | |
重量(kg) | 11 | 22 | 34 | 62 | 112 | 169 | 238 | 337 | 420 | 550 | 685 | 910 | 1055 | 1260 | 1540 | 1860 | |
