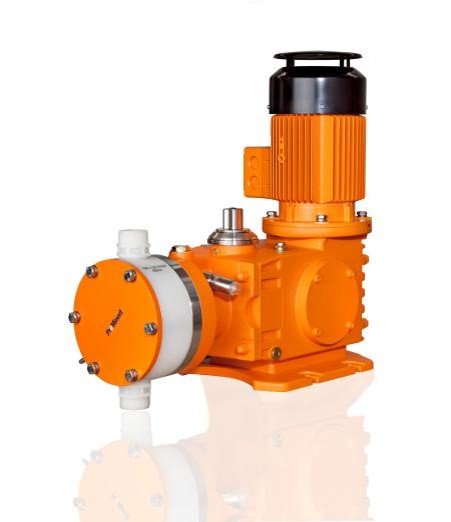

Hydro系列液压隔膜计量泵

Hydro

直接联系

普罗名特贸易（大连）有限公司

中国

产品规格型号

参考报价：

1-5万元

品牌：

ProMinent

型号：

Hydro

关注度：

2657

产品介绍

适用于中等压力范围内过程可靠性较高的灵活的计量任务。

Hydro/ 4 液压隔膜计量泵 (HP4a) 结合 Hydro/ 2 型和 Hydro/ 3 型泵构成一个冲程长度为 15 或 20 mm 的全面的产品系列。由此将覆盖从 3 到 1,450 l/h (100 – 7 bar) 的流量范围。众多型号的驱动装置（包括适用于通过 ATEX 认证的爆炸危险区域）可供使用。Hydro 产品系列采用符合 API 675 标准的设计。

技术详情

冲程长度：20 mm，连杆作用力：5,800 N
工作容积调节范围：0 – 100 %
工作容积调节装置：借助带刻度的旋钮手动调节（可选择借助电动伺服驱动装置或驱动控制装置进行调节）。
符合指定条件且安装正确时的计量重复精度在 20 – 100% 的工作容积范围内优化 ±1 %
带有触点式电动隔膜破裂警告装置/隔膜破裂信号装置的 PTFE 多层隔膜
集成的液压溢流阀和排气阀
接触介质的材料：PVDF、PTFE+25 % 碳、1.4571 不锈钢、Hastelloy C（耐蚀耐热镍基合金）。
有众多型号的驱动可供选择：三相标准电机或单相交流电机，适用于爆炸危险区域的电机，备有不同规格的法兰，以便使用客户指定的电机
防护等级：IP 55
设计尤其符合 API 675 标准

HP4a 型	配备 1500 Upm 电机，在 50 Hz 运行时				配备 1800 Upm 电机，在 60 Hz 运行时			吸程	允许的吸入侧预压	吸入侧/压力侧接头	装运重量	柱塞 Ø
	背压时的输送流量			**冲程频率	背压时的输送流量		**冲程数
	bar	l/h	ml/冲程	冲程/分钟	psi	l/h/gph (US)	冲程/分钟	m WS	bar	G–DN	kg	mm
250130	25	130	31,0	71	363	155/41	86	3	1	G 1 1/2–25	69	52
250190	25	190	31,0	103	363	230/61	124	3	1	G 1 1/2–25	69	52
250250	25	250	31,0	136	363	300/79	164	3	1	G 1 1/2–25	69	52
250350	25	350	31,0	188	363	420/111	225	3	1	G 1 1/2–25	69	52
250400	25	400	31,0	214	–		–	3	1	G 1 1/2–25	69	52
160210	16	210	48,7	71	232	250/66	86	3	1	G 1 1/2–25	76	63
160300	16	300	48,7	103	232	360/95	124	3	1	G 1 1/2–25	76	63
160400	16	400	48,7	136	232	480/127	164	3	1	G 1 1/2–25	76	63
160550	16	550	48,7	188	232	660/174	225	3	1	G 1 1/2–25	76	63
160625	16	625	48,7	214	–		–	3	1	G 1 1/2–25	76	63
100330	10	330	78,0	71	145	400/106	86	3	1	G 2–32	87	80
100480	10	480	78,0	103	145	580/153	124	3	1	G 2–32	87	80
100635	10	635	78,0	136	145	760/201	164	3	1	G 2–32	87	80
100880	10	880	78,0	188	145	1.050/277	225	3	1	G 2–32	87	80
101000	10	1.000	78,0	214	–		–	3	1	G 2–32	87	80
070465	7	465	109,0	71	102	560/148	86	3	1	G 2 1/4–40	96	94
070670	7	670	109,0	103	102	805/213	124	3	1	G 2 1/4–40	96	94
070890	7	890	109,0	136	102	1.070/283	164	3	1	G 2 1/4–40	96	94
071230	7	1.230	109,0	188	102	1.450/383	225	3	1	G 2 1/4–40	96	94
071400	7	1.400	109,0	214	–		–	3	1	G 2 1/4–40	96	94

触液介质的材质

			DN 25 球阀			DN 32/DN 40 平板阀
材质	泵头	吸液/排液连接件	密封件	阀球	阀座	密封件	阀板/阀弹簧	阀座
SST	不锈钢 1.4404	不锈钢 1.4404	PTFE	不锈钢 1.4404	PTFE	PTFE	1.4404 不锈钢/Hastelloy C（耐蚀耐热镍基合金）	PTFE
PVT*	PVDF（聚偏二氟乙烯）	PVDF（聚偏二氟乙烯）	PTFE	玻璃	PTFE	PTFE	陶瓷/E-CTFE	PTFE
HCT	Hastelloy C（耐蚀耐热镍基合金）	Hastelloy C（耐蚀耐热镍基合金）	PTFE	Hastelloy C（耐蚀耐热镍基合金）	PTFE	PTFE	Hastelloy C（耐蚀耐热镍基合金）/E-CTFE	PTFE
TTT	PTFE + 25 % 碳	PVDF（聚偏二氟乙烯）	PTFE	玻璃	PTFE	PTFE	陶瓷/E-CTFE	PTFE

* 不适用于爆炸危险区域

电机参数

产品识别码特征		电源			备注
S	三相，IP 55	220 – 240 V/380 – 420 V 250 – 280 V/440 – 480 V	50 Hz 60 Hz	1.1 kW
T	三相，IP 55	220 – 240 V/380 – 420 V 265 – 280 V/440 – 480 V	50 Hz 60 Hz	1.1 kW	配备 PTC，转速调节范围 1:5
R	三相，IP 55	230 V/400 V	50/60 Hz	1.5 kW	配备 PTC，转速调节范围 1:20，带外部风扇，单相 230 V；50/60 Hz
V0	三相，IP 55	400 V	50/60 Hz	1.5 kW	集成有变频器的变频电机
L1	三相， II 2G Ex e II T3	220 – 240 V/380 – 420 V	50 Hz	1.1 kW
L2	三相， II 2G Ex de IIC T4 Gb	220 – 240 V/380 – 420 V	50 Hz	1.1 kW	配备 PTC，转速调节范围 1:5
P1	三相， II 2G Ex e II T3	254 – 277 V/440 – 480 V	60 Hz	1.1 kW
P2	三相， II 2G Ex de IIC T4	254 – 277 V/440 – 480 V	60 Hz	1.1 kW	配备 PTC，转速调节范围 1:5
V2	三相， II 2G Ex de IIC T4	400 V ±10 %	50/60 Hz	1.5 kW	集成有变频器的 EX 变频电机

其它信息请参见电机数据页。可根据要求提供专用电机或专用电机法兰。

电机按照节能化规范 2005/32/EG（IE2 标准）的要求而设计。

有关在爆炸危险区域内使用的提示

在存在爆炸危险的生产现场，仅允许使用带有 ATEX 规范 2014/34/EU 规定的相应标志的泵。标识上所标明的防爆等级、类别和防护等级必须符合或优于指定应用范围内规定的条件。
