Orlita MF
5-10万元
ProMinent
Orlita MF
2990
即便在压力较高的条件下仍可确保可靠的计量流量

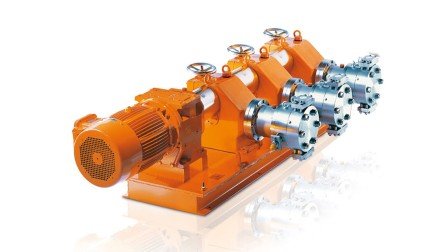

ORLITA® MF 液压膜计量泵(MFS 18 至 MFS 1400)凭借从 15 到 60 mm 的冲程长度覆盖了从 0 到** 13,000 l/h 的流量范围(压力为 700 – 6 bar)。众多型号的驱动装置(包括适用于爆炸危险区域 1 或通过 ATEX 认证的区域 2)可供使用。Orlita® MF 产品系列的设计符合 API 675 标准。凭借模块化结构可以任意组合传动机构、驱动装置和泵头,从而确保泵在不同的工作压力条件下具备足够的能力处理不同的输送量和介质。
MfS 18 (MF1a) – 冲程长度:0-15 mm,连杆作用力:1,750 N
MfS 35 (MF2a) – 冲程长度:0-20 mm,连杆作用力:3,500 N
MfS 80 (MF3a) – 冲程长度:0-20 mm,连杆作用力:14,000 N
MfS 180 (MF4a) – 冲程长度:0-40 mm,连杆作用力:18,000 N
MfS 600 (MF5b) – 冲程长度:0-40 mm,连杆作用力:40,000 N
MfS 1400 (MF6a) – 冲程长度:0-60 mm,连杆作用力:60,000 N
冲程长度调节范围:0 – 100 %(运行和停机)
冲程长度调节装置:借助手轮和刻度指示手动调节(可选择借助电动伺服驱动装置或驱动控制装置进行调节)
符合指定条件且安装正确时的重复计量精度在 10 – 100 % 的冲程长度范围内优化 ±1 % (API 675)
带有触点式电动隔膜破裂警告装置/隔膜破裂报警系统的 PTFE 多层隔膜
集成的液压安全泄压阀和排气阀
过流材质:不锈钢,可根据需要提供特殊规格
有众多型号的驱动可供选择:三相标准电机,适用于爆炸危险区域的电机,备有不同规格的法兰,适用于客户指定的电机
防护等级:IP 55
温度范围 - 40 °C 至 + 150 °C
吸程**为 8 m
设计符合 API 675 标准
对于三联计量泵,各个泵头的压力冲程已移动了 120° 曲柄转角。由此得出一个低脉动的计量流量,即便在不使用高成本的脉动阻尼器的情况下。这种结构形式的过程膜计量泵适用于化学和石油化学工业应用。
凭借 Orlita® MF 系列产品的模块化结构,可以采取驱动装置、电机和泵头的不同组合。
驱动控制装置由带伺服电机的伺服驱动装置和一体化伺服控制器构成(用于通过标准信号调节冲程长度)。标准电流输入端 0/4 – 20 mA,对应于冲程长度 0 – 100 %,手动运行/自动运行转换开关,手动运行模式下的冲程调节按键开关,冲程长度的机械位置显示,远程显示对应的 0/4 – 20 mA 实际值输出。也可选择借助总线系统运行调节驱动装置,例如 HART、PROFIBUS、Fieldbus Foundation、...
电源,单相 230 V,50/60 Hz(** 3 kW)。可通过 0/4 – 20 mA 从外部进行控制。
接线盒盖内集成有以下功能:
启动/停止开关
手动/外部运行转换开关
用于在手动运行模式下控制转速的电位计
变频器安装在 IP 55 保护外壳内,集成有控制单元和主开关,适用于** 0.37/0.75 kW 的电机功率。
可通过 0/4 – 20 mA 或 0 – 10 V 从外部进行控制(对应于 0 – 50 (60) Hz 输出频率)。
集成的控制单元,具备多样化功能,如外部控制/内部控制切换、通过箭头键针对内部控制指定频率、多语种屏幕上的故障信息等,以及电机的温度监控(热敏电阻保护)。
成套控制装置由变频器和变频电机构成。
在订购多泵系统时,主驱动装置或所有附装驱动装置需要一个单独的产品识别码。
例如一组三联泵 (1): | MF_aH3...................... MF_aAR...................... MF_aAR...................... |
泵头 | 吸入阀体/压力阀体 | 阀门密封 | 阀 | 阀座 | 范围 | |
---|---|---|---|---|---|---|
S1 (DIN) | 1.4404 | 无 | 1.4571 | 陶瓷 | 1.4404 | DN 3 |
S1 (ANSI) | A 316 L | N/A | A 316 Ti | 陶瓷 | A 316 L | |
S1 (DIN) | 1.4404 | 1.4404 | 1.4571 | 1.4462 | 1.4462 | ≥ DN6 |
S1 (ANSI) | A 316 L | A 316 L | A 316 Ti | Duplex SS | Duplex SS | |
S2 (DIN) | 1.4462 | 1.4462 | 1.4571 | 1.4462 | 1.4462 | ≥ DN6 |
S2 (ANSI) | Duplex SS | Duplex SS | A 316 Ti | Duplex SS | Duplex SS | |
S3 (DIN) | 1.4539 | 1.4539 | 2.4610 | 1.4539 | 1.4539 | ≥ DN6 |
S3 (ANSI) | A904L | A904L | Hastelloy C(耐蚀耐热镍基合金) | A904L | A904L |
A | 50 Hz | 三相230/400 V | 三相500 V | 三相380/660 V |
三相400/690 V | 三相415 V | |||
B(可调节 1:5) | 50 Hz | 三相230/400 V | 三相500 V | 三相380/660 V |
三相400/690 V | 三相415 V | |||
H | 60 Hz | 三相220/380 V | 三相400 V | |
K(可调节 1:5) | 60 Hz | 三相220/380 V | 三相400 V |
柱塞 Ø | 冲程容积理论 | 每个泵头(对应于冲程/分钟)的输送流量 Qth(单位:l/h)[产品识别码标记 3 至 9]: | **压力 | 有效作用系数 WG,对应于 | 有效作用系数 WG,对应于 | 标准阀类型 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
45 [3] | 58 [4] | 73 [5] | 91 [6] | 112 [7] | 145 [8] | 207 [9] | ||||||
mm | ml/冲程 | l/h | l/h | l/h | l/h | l/h | l/h | l/h | bar | 100 % 压力 | 50 % 压力 | |
7 | 0,58 | 1,5 | 2,0 | 2,5 | 3,1 | 3,8 | 5,0 | 7,1 | 400 | 0,50 | 0,70 | DK DN 3 |
8 | 0,75 | 2,0 | 2,6 | 3,2 | 4,1 | 5,0 | 6,5 | 9,3 | 348 | 0,55 | 0,72 | DK DN 3 |
10 | 1,18 | 3,2 | 4,1 | 5,1 | 6,4 | 7,8 | 10,2 | 14,6 | 222 | 0,67 | 0,79 | Ke DN 6 |
11 | 1,43 | 3,8 | 4,9 | 6,2 | 7,7 | 9,5 | 12,4 | 17,7 | 184 | 0,67 | 0,79 | Ke DN 6 |
12 | 1,70 | 4,6 | 5,9 | 7,3 | 9,2 | 11,3 | 14,7 | 21,0 | 154 | 0,84 | 0,88 | Ke DN 6 |
14 | 2,31 | 6,2 | 8,0 | 10,0 | 12,5 | 15,4 | 20,0 | 28,7 | 113 | 0,85 | 0,88 | Ke DN 6 |
16 | 3,02 | 8,2 | 10,5 | 13,1 | 16,4 | 20,1 | 26,2 | 37,4 | 87 | 0,86 | 0,88 | Ke DN 6 |
18 | 3,82 | 10,3 | 13,2 | 16,6 | 20,7 | 25,5 | 33,2 | 47,4 | 68 | 0,87 | 0,88 | Ke DN 6 |
20 | 4,71 | 12,8 | 16,4 | 20,5 | 25,6 | 31,5 | 41,0 | 58,5 | 55 | 0,88 | 0,89 | Ke DN 6 |
22 | 5,70 | 15,5 | 19,8 | 24,8 | 31,0 | 38,1 | 49,6 | 70,8 | 46 | 0,88 | 0,89 | Ke DN 10/6 |
25 | 7,36 | 20,0 | 25,6 | 32,0 | 40,0 | 49,2 | 64,0 | 91,5 | 35 | 0,89 | 0,89 | Ke DN 10 |
27 | 8,59 | 23,3 | 29,8 | 37,3 | 46,7 | 57,4 | 74,7 | 106,7 | 30 | 0,89 | 0,89 | Ke DN 10 |
29 | 9,91 | 26,9 | 34,4 | 43,1 | 53,8 | 66,3 | 86,2 | 123,1 | 26 | 0,89 | 0,89 | Ke DN 10 |
30 | 10,60 | 28,8 | 36,9 | 46,1 | 57,6 | 70,9 | 92,2 | 131,7 | 24 | 0,89 | 0,89 | Ke DN 10 |
36 | 15,27 | 41,5 | 53,1 | 66,4 | 83,0 | 102,1 | 132,8 | 189,7 | 17 | 0,89 | 0,89 | Ke DN 16 |
40 | 18,85 | 51,2 | 65,6 | 82,0 | 102,4 | 126,1 | 163,9 | 234,2 | 13 | 0,89 | 0,89 | Ke DN 16 |
44 | 22,81 | 62,0 | 79,3 | 99,2 | 124,0 | 152,6 | 198,4 | 283,4 | 11 | 0,89 | 0,90 | Ke DN 16 |
50 | 29,45 | 80,0 | 102,4 | 128,1 | 160,1 | 197,1 | 256,2 | 366,0 | 8 | 0,89 | 0,90 | Ke DN 16 |
柱塞 Ø | 冲程容积理论 | 每个泵头(对应于冲程/分钟)的输送流量 Qth(单位:l/h)[产品识别码标记 2 至 8]: | **压力 | 有效作用系数 WG,对应于 | 有效作用系数 WG,对应于 | 标准阀类型 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
44 [2] | 55 [3] | 70 [4] | 88 [5] | 110 [6] | 135 [7] | 176 [8] | ||||||
mm | ml/冲程 | l/h | l/h | l/h | l/h | l/h | l/h | l/h | bar | 100 % 压力 | 50 % 压力 | |
7 | 0,58 | 1,5 | 1,9 | 2,4 | 3,0 | 3,8 | 4,6 | 6,1 | 400 | 0,50 | 0,70 | DK DN 3 |
8 | 0,75 | 1,9 | 2,4 | 3,1 | 3,9 | 4,9 | 6,1 | 7,9 | 348 | 0,55 | 0,72 | DK DN 3 |
10 | 1,18 | 3,1 | 3,8 | 4,9 | 6,2 | 7,7 | 9,5 | 12,4 | 222 | 0,67 | 0,79 | Ke DN 6 |
11 | 1,43 | 3,7 | 4,7 | 6,0 | 7,5 | 9,4 | 11,5 | 15,0 | 184 | 0,67 | 0,79 | Ke DN 6 |
12 | 1,70 | 4,4 | 5,6 | 7,1 | 8,9 | 11,2 | 13,7 | 17,9 | 154 | 0,84 | 0,88 | Ke DN 6 |
14 | 2,31 | 6,1 | 7,6 | 9,7 | 12,1 | 15,2 | 18,7 | 24,3 | 113 | 0,85 | 0,88 | Ke DN 6 |
16 | 3,02 | 7,9 | 9,9 | 12,7 | 15,9 | 19,9 | 24,5 | 31,8 | 87 | 0,86 | 0,88 | Ke DN 6 |
18 | 3,82 | 10,0 | 12,6 | 16,1 | 20,1 | 25,1 | 31,0 | 40,3 | 68 | 0,87 | 0,88 | Ke DN 6 |
20 | 4,71 | 12,4 | 15,5 | 19,9 | 24,8 | 31,1 | 38,2 | 49,7 | 55 | 0,88 | 0,89 | Ke DN 6 |
22 | 5,70 | 15,0 | 18,8 | 24,0 | 30,1 | 37,6 | 46,3 | 60,2 | 46 | 0,88 | 0,89 | Ke DN 10/6 |
25 | 7,36 | 19,4 | 24,3 | 31,1 | 38,8 | 48,6 | 59,8 | 77,7 | 35 | 0,89 | 0,89 | Ke DN 10 |
27 | 8,59 | 22,6 | 28,3 | 36,2 | 45,3 | 56,6 | 69,7 | 90,6 | 30 | 0,89 | 0,89 | Ke DN 10 |
29 | 9,91 | 26,1 | 32,7 | 41,8 | 52,3 | 65,3 | 80,4 | 104,6 | 26 | 0,89 | 0,89 | Ke DN 10 |
30 | 10,60 | 27,9 | 34,9 | 44,7 | 55,9 | 69,9 | 86,1 | 111,9 | 24 | 0,89 | 0,89 | Ke DN 10 |
36 | 15,27 | 40,3 | 50,3 | 64,4 | 80,6 | 100,7 | 124,0 | 161,2 | 17 | 0,89 | 0,89 | Ke DN 16 |
40 | 18,85 | 49,7 | 62,2 | 79,6 | 99,5 | 124,4 | 153,1 | 199,0 | 13 | 0,89 | 0,89 | Ke DN 16 |
44 | 22,81 | 60,2 | 75,2 | 96,3 | 120,1 | 150,5 | 185,2 | 240,8 | 11 | 0,89 | 0,90 | Ke DN 16 |
50 | 29,45 | 77,7 | 97,1 | 124,4 | 155,5 | 194,3 | 239,2 | 311,0 | 8 | 0,89 | 0,90 | Ke DN 16 |
DK | 双球阀 | Ke | 锥形阀 |
提示: | 我们的产品组合的简要描述。可根据需要提供其它型号 |
针对符合 API 标准的设计,应确保储备功率至少达到 10 % | |
所有液压性能数据均对应于 20 °C 的水 |
柱塞 Ø | 冲程容积理论 | 每个泵头(对应于冲程/分钟)的输送功率 Qth(单位:l/h)[产品识别码标记 3 至 9]: | **压力 | 有效作用系数 WG,对应于 | 有效作用系数 WG,对应于 | 标准阀类型 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
45 [3] | 58 [4] | 73 [5] | 91 [6] | 112 [7] | 145 [8] | 207 [9] | ||||||
mm | ml/冲程 | l/h | l/h | l/h | l/h | l/h | l/h | l/h | bar | 100 % 压力 | 50 % 压力 | |
7 | 0,77 | 2,0 | 2,6 | 3,3 | 4,1 | 5,1 | 6,7 | 9,5 | 400 | 0,50 | 0,70 | DK DN 3 |
8 | 1,01 | 2,7 | 3,5 | 4,3 | 5,4 | 6,7 | 8,7 | 12,4 | 400 | 0,50 | 0,70 | DK DN 3 |
10 | 1,57 | 4,2 | 5,4 | 6,8 | 8,5 | 10,5 | 13,6 | 19,5 | 400 | 0,50 | 0,70 | Ke DN 6 |
11 | 1,90 | 5,1 | 6,6 | 8,2 | 10,3 | 12,7 | 16,5 | 23,6 | 368 | 0,79 | 0,85 | Ke DN 6 |
12 | 2,26 | 6,1 | 7,8 | 9,8 | 12,3 | 15,1 | 19,6 | 28,1 | 309 | 0,79 | 0,85 | Ke DN 6 |
14 | 3,08 | 8,3 | 10,7 | 13,3 | 16,7 | 20,6 | 26,7 | 38,2 | 227 | 0,81 | 0,85 | Ke DN 6 |
16 | 4,02 | 10,9 | 13,9 | 17,4 | 21,8 | 26,9 | 34,9 | 49,9 | 174 | 0,83 | 0,86 | Ke DN 6 |
18 | 5,09 | 13,8 | 17,7 | 22,1 | 27,6 | 34,0 | 44,2 | 63,2 | 137 | 0,84 | 0,87 | Ke DN 6 |
20 | 6,28 | 17,0 | 21,8 | 27,3 | 34,1 | 42,0 | 54,6 | 78,0 | 111 | 0,86 | 0,88 | Ke DN 6 |
22 | 7,60 | 20,6 | 26,4 | 33,0 | 41,3 | 50,8 | 66,1 | 94,4 | 92 | 0,86 | 0,88 | Ke DN 10/6 |
25 | 9,82 | 26,6 | 34,1 | 42,7 | 53,3 | 65,7 | 85,4 | 122,0 | 71 | 0,87 | 0,88 | Ke DN 10 |
27 | 11,45 | 31,1 | 39,8 | 49,8 | 62,2 | 76,6 | 99,6 | 142,3 | 61 | 0,87 | 0,88 | Ke DN 10 |
30 | 14,14 | 38,4 | 49,2 | 61,5 | 76,8 | 94,6 | 122,9 | 175,7 | 49 | 0,88 | 0,89 | Ke DN 10 |
36 | 20,36 | 55,3 | 70,8 | 88,5 | 110,6 | 136,2 | 177,1 | 253,0 | 34 | 0,88 | 0,89 | Ke DN 16 |
40 | 25,13 | 68,3 | 87,4 | 109,3 | 136,6 | 168,2 | 218,6 | 312,3 | 27 | 0,89 | 0,89 | Ke DN 16 |
44 | 30,41 | 82,6 | 105,8 | 132,2 | 165,3 | 203,5 | 264,5 | 377,9 | 23 | 0,89 | 0,89 | Ke DN 16 |
50 | 39,27 | 106,7 | 136,6 | 170,8 | 213,5 | 262,8 | 341,6 | 488,0 | 17 | 0,89 | 0,89 | Ke DN 16 |
60 | 56,55 | 153,7 | 196,7 | 245,9 | 307,4 | 378,4 | 491,9 | 702,8 | 12 | 0,89 | 0,90 | Ke DN 16/25 |
65 | 66,37 | 180,4 | 230,9 | 288,6 | 360,8 | 444,1 | 577,3 | 824,8 | 10 | 0,89 | 0,90 | Ke DN 16/25 |
80 | 100,53 | 273,3 | 349,8 | 437,3 | 546,6 | 672,7 | 874,6 | 1.249,4 | 6 | 0,89 | 0,90 | Ke DN 25 |
柱塞 Ø | 冲程容积理论 | 每个泵头(对应于冲程/分钟)的输送功率 Qth(单位:l/h)[产品识别码标记 2 至 8]: | **压力 | 有效作用系数 WG,对应于 | 有效作用系数 WG,对应于 | 标准阀类型 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
44 [2] | 55 [3] | 70 [4] | 88 [5] | 110 [6] | 135 [7] | 176 [8] | ||||||
mm | ml/冲程 | l/h | l/h | l/h | l/h | l/h | l/h | l/h | bar | 100 % 压力 | 50 % 压力 | |
7 | 0,77 | 2,0 | 2,5 | 3,2 | 4,0 | 5,0 | 6,2 | 8,1 | 400 | 0,50 | 0,70 | DK DN 3 |
8 | 1,01 | 2,6 | 3,3 | 4,2 | 5,3 | 6,6 | 8,1 | 10,6 | 400 | 0,50 | 0,70 | DK DN 3 |
10 | 1,57 | 4,1 | 5,1 | 6,6 | 8,2 | 10,3 | 12,7 | 16,5 | 400 | 0,50 | 0,70 | Ke DN 6 |
11 | 1,90 | 5,0 | 6,2 | 8,0 | 10,0 | 12,5 | 15,4 | 20,0 | 368 | 0,79 | 0,85 | Ke DN 6 |
12 | 2,26 | 5,9 | 7,4 | 9,5 | 11,9 | 14,9 | 18,3 | 23,8 | 309 | 0,79 | 0,85 | Ke DN 6 |
14 | 3,08 | 8,1 | 10,1 | 13,0 | 16,2 | 20,3 | 25,0 | 32,5 | 227 | 0,81 | 0,85 | Ke DN 6 |
16 | 4,02 | 10,6 | 13,2 | 16,9 | 21,2 | 26,5 | 32,6 | 42,4 | 174 | 0,83 | 0,86 | Ke DN 6 |
18 | 5,09 | 13,4 | 16,7 | 21,5 | 26,8 | 33,5 | 41,3 | 53,7 | 137 | 0,84 | 0,87 | Ke DN 6 |
20 | 6,28 | 16,5 | 20,7 | 26,5 | 33,1 | 41,4 | 51,0 | 66,3 | 111 | 0,86 | 0,88 | Ke DN 6 |
22 | 7,60 | 20,0 | 25,0 | 32,1 | 40,1 | 50,1 | 61,7 | 80,2 | 92 | 0,86 | 0,88 | Ke DN 10/6 |
25 | 9,82 | 25,9 | 32,4 | 41,4 | 51,8 | 64,8 | 79,7 | 103,6 | 71 | 0,87 | 0,88 | Ke DN 10 |
27 | 11,45 | 30,2 | 37,7 | 48,3 | 60,4 | 75,5 | 93,0 | 120,9 | 61 | 0,87 | 0,88 | Ke DN 10 |
30 | 14,14 | 37,3 | 46,6 | 59,7 | 74,6 | 93,3 | 114,8 | 149,2 | 49 | 0,88 | 0,89 | Ke DN 10 |
36 | 20,36 | 53,7 | 67,1 | 85,9 | 107,4 | 134,3 | 165,3 | 214,9 | 34 | 0,88 | 0,89 | Ke DN 16 |
40 | 25,13 | 66,3 | 82,9 | 106,1 | 132,7 | 165,8 | 204,1 | 265,4 | 27 | 0,89 | 0,89 | Ke DN 16 |
44 | 30,41 | 80,2 | 100,3 | 128,4 | 160,5 | 200,7 | 247,0 | 321,1 | 23 | 0,89 | 0,89 | Ke DN 16 |
50 | 39,27 | 103,6 | 129,5 | 165,8 | 207,3 | 259,1 | 318,9 | 414,6 | 17 | 0,89 | 0,89 | Ke DN 16 |
60 | 56,55 | 149,2 | 186,6 | 238,8 | 298,5 | 373,2 | 459,3 | 597,1 | 12 | 0,89 | 0,90 | Ke DN 16/25 |
65 | 66,37 | 175,2 | 219,0 | 280,3 | 350,4 | 438,0 | 539,1 | 700,8 | 10 | 0,89 | 0,90 | Ke DN 16/25 |
80 | 100,53 | 265,4 | 331,7 | 424,6 | 530,8 | 663,5 | 816,6 | 1.061,6 | 6 | 0,89 | 0,90 | Ke DN 25 |
DK | 双球阀 | Ke | 锥形阀 |
提示: | 我们的产品组合的简要描述。可根据需要提供其它型号 |
针对符合 API 标准的设计,应确保储备功率至少达到 10 % | |
所有液压性能数据均对应于 20 °C 的水 |
柱塞 Ø | 冲程容积理论 | 每个泵头(对应于冲程/分钟)的输送流量 Qth(单位:l/h)[产品识别码标记 4 至 9;F]: | **压力 | 有效作用系数 WG,对应于 | 有效作用系数 WG,对应于 | 标准阀类型 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
104 [4] | 122 [5] | 134 [6] | 155 [7] | 160 [8] | 182 [9] | 193 [F] | ||||||
mm | ml/冲程 | l/h | l/h | l/h | l/h | l/h | l/h | l/h | bar | 100 % 压力 | 50 % 压力 | |
16 | 4,02 | 25 | 29 | 32 | 37 | 38 | 43 | 46 | 400 | 0,75 | 0,83 | Ke DN 6 |
20 | 6,28 | 39 | 46 | 50 | 58 | 60 | 68 | 72 | 400 | 0,75 | 0,83 | Ke DN 6 |
22 | 7,60 | 47 | 55 | 61 | 70 | 73 | 82 | 87 | 360 | 0,79 | 0,80 | Ke DN 10/6 |
25 | 9,82 | 61 | 71 | 79 | 91 | 94 | 107 | 113 | 285 | 0,79 | 0,85 | Ke DN 10 |
27 | 11,45 | 71 | 83 | 92 | 106 | 109 | 125 | 132 | 244 | 0,81 | 0,85 | Ke DN 10 |
29 | 13,21 | 82 | 96 | 106 | 122 | 126 | 144 | 152 | 211 | 0,82 | 0,85 | Ke DN 10 |
30 | 14,14 | 88 | 103 | 113 | 131 | 135 | 154 | 163 | 198 | 0,83 | 0,86 | Ke DN 10 |
36 | 20,36 | 126 | 149 | 164 | 189 | 195 | 222 | 235 | 137 | 0,85 | 0,87 | Ke DN 16 |
40 | 25,13 | 156 | 184 | 202 | 233 | 241 | 274 | 290 | 111 | 0,86 | 0,88 | Ke DN 16 |
44 | 30,41 | 189 | 222 | 245 | 282 | 292 | 331 | 351 | 98 | 0,86 | 0,88 | Ke DN 16 |
46 | 33,24 | 207 | 243 | 268 | 309 | 319 | 362 | 384 | 84 | 0,86 | 0,88 | Ke DN 16 |
50 | 39,27 | 244 | 287 | 316 | 365 | 377 | 428 | 453 | 71 | 0,87 | 0,88 | Ke DN 16 |
60 | 56,55 | 352 | 414 | 455 | 526 | 543 | 617 | 653 | 50 | 0,88 | 0,89 | Ke DN 16/25 |
65 | 66,37 | 413 | 486 | 535 | 617 | 637 | 724 | 766 | 40 | 0,88 | 0,89 | Ke DN 16/25 |
80 | 100,53 | 626 | 736 | 810 | 935 | 965 | 1.097 | 1.161 | 25 | 0,89 | 0,89 | Ke DN 25 |
100 | 157,08 | 979 | 1.150 | 1.266 | 1.461 | 1.508 | 1.714 | 1.814 | 17 | 0,89 | 0,89 | Ke DN 32 |
柱塞 Ø | 冲程容积理论 | 每个泵头(对应于冲程/分钟)的输送功率 Qth(单位:l/h)[产品识别码标记 3 至 9]: | **压力 | 有效作用系数 WG,对应于 | 有效作用系数 WG,对应于 | 标准阀类型 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
119 [3] | 126 [4] | 148 [5] | 163 [6] | 188 [7] | 194 [8] | 221 [9] | ||||||
mm | ml/冲程 | l/h | l/h | l/h | l/h | l/h | l/h | l/h | bar | 100 % 压力 | 50 % 压力 | |
16 | 4,02 | 28 | 30 | 35 | 39 | 45 | 46 | 53 | 400 | 0,75 | 0,83 | Ke DN 6 |
20 | 6,28 | 44 | 47 | 55 | 61 | 70 | 73 | 83 | 400 | 0,75 | 0,83 | Ke DN 6 |
22 | 7,60 | 54 | 57 | 67 | 74 | 85 | 88 | 100 | 360 | 0,79 | 0,80 | Ke DN 10/6 |
25 | 9,82 | 70 | 74 | 87 | 96 | 110 | 114 | 130 | 285 | 0,79 | 0,85 | Ke DN 10 |
27 | 11,45 | 81 | 86 | 101 | 112 | 129 | 133 | 151 | 244 | 0,81 | 0,85 | Ke DN 10 |
29 | 13,21 | 94 | 100 | 117 | 129 | 149 | 153 | 175 | 211 | 0,82 | 0,85 | Ke DN 10 |
30 | 14,14 | 101 | 107 | 125 | 138 | 159 | 164 | 187 | 198 | 0,83 | 0,86 | Ke DN 10 |
36 | 20,36 | 145 | 154 | 180 | 199 | 229 | 237 | 269 | 137 | 0,85 | 0,87 | Ke DN 16 |
40 | 25,13 | 179 | 190 | 223 | 245 | 283 | 292 | 333 | 111 | 0,86 | 0,88 | Ke DN 16 |
44 | 30,41 | 217 | 230 | 270 | 297 | 343 | 354 | 402 | 98 | 0,86 | 0,88 | Ke DN 16 |
46 | 33,24 | 237 | 251 | 295 | 325 | 375 | 387 | 440 | 84 | 0,86 | 0,88 | Ke DN 16 |
50 | 39,27 | 280 | 297 | 349 | 384 | 443 | 457 | 520 | 71 | 0,87 | 0,88 | Ke DN 16 |
60 | 56,55 | 404 | 428 | 502 | 553 | 638 | 659 | 749 | 50 | 0,88 | 0,89 | Ke DN 16/25 |
65 | 66,37 | 474 | 502 | 589 | 649 | 749 | 773 | 879 | 40 | 0,88 | 0,89 | Ke DN 16/25 |
80 | 100,53 | 718 | 761 | 893 | 983 | 1.134 | 1.171 | 1.332 | 25 | 0,89 | 0,89 | Ke DN 25 |
100 | 157,08 | 1.123 | 1.189 | 1.396 | 1.537 | 1.774 | 1.830 | 2.081 | 17 | 0,89 | 0,89 | Ke DN 32 |
Ke | 锥形阀 |
提示: | 我们的产品组合的简要描述。可根据需要提供其它型号 |
针对符合 API 标准的设计,应确保储备功率至少达到 10 % | |
所有液压性能数据均对应于 20 °C 的水 |
柱塞 Ø | 冲程容积理论 | 每个泵头(对应于冲程/分钟)的输送功率 Qth(单位:l/h)[产品识别码标记 4 至 9;F]: | **压力 | 有效作用系数 WG,对应于 | 有效作用系数 WG,对应于 | 标准阀类型 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
92 [4] | 107 [5] | 117 [6] | 134 [7] | 152 [8] | 171 [9] | 200 [F] | ||||||
mm | ml/冲程 | l/h | l/h | l/h | l/h | l/h | l/h | l/h | bar | 100 % 压力 | 50 % 压力 | |
25 | 19,63 | 107 | 126 | 138 | 157 | 178 | 201 | 235 | 366 | 0,77 | 0,83 | Ke DN 16 |
30 | 28,27 | 155 | 181 | 199 | 226 | 257 | 290 | 339 | 254 | 0,81 | 0,85 | Ke DN 16 |
36 | 40,72 | 223 | 262 | 286 | 326 | 370 | 417 | 489 | 176 | 0,83 | 0,86 | Ke DN 16 |
40 | 50,27 | 276 | 323 | 353 | 403 | 457 | 515 | 604 | 143 | 0,85 | 0,87 | Ke DN 25 |
44 | 60,82 | 334 | 391 | 428 | 488 | 553 | 623 | 730 | 118 | 0,85 | 0,87 | Ke DN 25 |
50 | 78,54 | 431 | 505 | 552 | 630 | 714 | 805 | 943 | 91 | 0,86 | 0,88 | Ke DN 25 |
55 | 95,03 | 521 | 611 | 668 | 762 | 864 | 974 | 1.141 | 75 | 0,87 | 0,88 | Ke DN 32 |
60 | 113,10 | 621 | 727 | 796 | 907 | 1.029 | 1.160 | 1.359 | 63 | 0,87 | 0,89 | Ke DN 32 |
65 | 132,73 | 729 | 854 | 934 | 1.065 | 1.207 | 1.361 | 1.594 | 54 | 0,88 | 0,89 | Ke DN 32 |
70 | 153,94 | 845 | 990 | 1.083 | 1.235 | 1.400 | 1.579 | 1.849 | 46 | 0,88 | 0,89 | Ke DN 40 |
75 | 176,71 | 970 | 1.137 | 1.243 | 1.418 | 1.608 | 1.812 | 2.123 | 40 | 0,88 | 0,89 | Ke DN 40 |
80 | 201,06 | 1.104 | 1.293 | 1.415 | 1.613 | 1.829 | 2.062 | 2.416 | 35 | 0,88 | 0,89 | Ke DN 40 |
85 | 226,98 | 1.246 | 1.460 | 1.597 | 1.821 | 2.065 | 2.328 | 2.727 | 31 | 0,88 | 0,89 | Ke DN 40 |
90 | 254,47 | 1.397 | 1.637 | 1.791 | 2.042 | 2.315 | 2.610 | 3.057 | 28 | 0,89 | 0,89 | Ke DN 40 |
95 | 283,53 | 1.557 | 1.824 | 1.995 | 2.275 | 2.590 | 2.908 | 3.407 | 25 | 0,89 | 0,89 | Pt DN 50 |
100 | 314,16 | 1.725 | 2.021 | 2.211 | 2.521 | 2.858 | 3.223 | 3.775 | 22 | 0,89 | 0,89 | Pt DN 50 |
115 | 415,48 | 2.281 | 2.673 | 2.924 | 3.334 | 3.781 | 4.262 | 4.992 | 17 | 0,89 | 0,89 | Pt DN 65 |
125 | 490,87 | 2.696 | 3.158 | 3.455 | 3.939 | 4.467 | 5.036 | – | 14 | 0,89 | 0,90 | Pt DN 65 |
135 | 572,56 | 3.144 | 3.684 | 4.030 | 4.595 | 5.210 | 5.874 | 6.880 | 12 | 0,89 | 0,90 | Pt DN 65 |
142 | 633,47 | 3.479 | 4.076 | 4.458 | 5.084 | 5.764 | 6.499 | 7.612 | 11 | 0,89 | 0,90 | Pt DN 65 |
柱塞 Ø | 冲程容积理论 | 每个泵头(对应于冲程/分钟)的输送功率 Qth(单位:l/h)[产品识别码标记 3 至 9]: | **压力 | 有效作用系数 WG,对应于 | 有效作用系数 WG,对应于 | 标准阀类型 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
98 [3] | 111 [4] | 130 [5] | 142 [6] | 162 [7] | 184 [8] | 208 [9] | ||||||
mm | ml/冲程 | l/h | l/h | l/h | l/h | l/h | l/h | l/h | bar | 100 % 压力 | 50 % 压力 | |
25 | 19,63 | 116 | 130 | 153 | 167 | 216 | 244 | 244 | 352 | 0,77 | 0,83 | Ke DN 16 |
30 | 28,27 | 167 | 188 | 220 | 241 | 275 | 312 | 352 | 254 | 0,81 | 0,85 | Ke DN 16 |
36 | 40,72 | 240 | 271 | 318 | 347 | 396 | 449 | 507 | 176 | 0,83 | 0,86 | Ke DN 16 |
40 | 50,27 | 297 | 335 | 392 | 429 | 489 | 555 | 625 | 143 | 0,85 | 0,87 | Ke DN 25 |
44 | 60,82 | 359 | 405 | 475 | 519 | 592 | 671 | 757 | 118 | 0,85 | 0,87 | Ke DN 25 |
50 | 78,54 | 464 | 523 | 613 | 671 | 765 | 867 | 978 | 91 | 0,86 | 0,88 | Ke DN 25 |
55 | 95,03 | 561 | 633 | 742 | 811 | 925 | 1.049 | 1.183 | 75 | 0,87 | 0,88 | Ke DN 32 |
60 | 113,10 | 668 | 753 | 883 | 966 | 1.101 | 1.249 | 1.408 | 63 | 0,87 | 0,89 | Ke DN 32 |
65 | 132,73 | 784 | 884 | 1.036 | 1.134 | 1.293 | 1.466 | 1.652 | 54 | 0,88 | 0,89 | Ke DN 32 |
70 | 153,94 | 909 | 1.026 | 1.202 | 1.315 | 1.499 | 1.700 | 1.916 | 46 | 0,88 | 0,89 | Ke DN 40 |
75 | 176,71 | 1.044 | 1.178 | 1.380 | 1.509 | 1.721 | 1.951 | 2.200 | 40 | 0,88 | 0,89 | Ke DN 40 |
80 | 201,06 | 1.188 | 1.340 | 1.570 | 1.717 | 1.958 | 2.220 | 2.503 | 35 | 0,88 | 0,89 | Ke DN 40 |
85 | 226,98 | 1.341 | 1.513 | 1.772 | 1.939 | 2.211 | 2.507 | 2.826 | 31 | 0,88 | 0,89 | Ke DN 40 |
90 | 254,47 | 1.503 | 1.696 | 1.987 | 2.174 | 2.478 | 2.810 | 3.168 | 28 | 0,89 | 0,89 | Ke DN 40 |
95 | 283,53 | 1.675 | 1.890 | 2.214 | 2.422 | 2.762 | 3.131 | 3.530 | 25 | 0,89 | 0,89 | Pt DN 50 |
100 | 314,16 | 1.856 | 2.094 | 2.453 | 2.684 | 3.060 | 3.470 | 3.912 | 22 | 0,89 | 0,89 | Pt DN 50 |
115 | 415,48 | 2.455 | 2.769 | 3.245 | 3.549 | 4.047 | 4.589 | 5.173 | 17 | 0,89 | 0,89 | Pt DN 65 |
125 | 490,87 | 2.900 | 3.272 | 3.834 | 4.193 | 4.781 | 5.422 | – | 14 | 0,89 | 0,90 | Pt DN 65 |
135 | 572,56 | 3.383 | 3.817 | 4.472 | 4.891 | 5.577 | 6.324 | – | 11 | 0,89 | 0,90 | Pt DN 65 |
142 | 633,47 | 3.743 | 4.223 | 4.947 | 5.412 | 6.171 | 6.997 | – | 11 | 0,89 | 0,90 | Pt DN 65 |
DK | 双球阀 | Pt | 平板阀 |
提示: | 我们的产品组合的简要描述。可根据需要提供其它型号 |
针对符合 API 标准的设计,应确保储备功率至少达到 10 % | |
所有液压性能数据均对应于 20 °C 的水 |
柱塞 Ø | 冲程容积理论 | 每个泵头(对应于冲程/分钟)的输送功率 Qth(单位:l/h)[产品识别码标记 4 至 9;F]: | **压力 | 有效作用系数 WG,对应于 | 有效作用系数 WG,对应于 | 标准阀类型 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
90 [4] | 99 [5] | 117 [6] | 134 [7] | 156 [8] | 173 [9] | 204 [F] | ||||||
mm | ml/冲程 | l/h | l/h | l/h | l/h | l/h | l/h | l/h | bar | 100 % 压力 | 50 % 压力 | |
36 | 40,72 | 219 | 242 | 285 | 327 | 381 | 422 | 497 | 392 | 0,76 | 0,83 | Ke DN 16 |
38 | 45,36 | 244 | 269 | 318 | 364 | 424 | 470 | 554 | 352 | 0,77 | 0,83 | Ke DN 16 |
40 | 50,27 | 270 | 299 | 352 | 404 | 470 | 521 | 614 | 318 | 0,78 | 0,84 | Ke DN 16 |
44 | 60,82 | 327 | 361 | 427 | 488 | 569 | 630 | 743 | 263 | 0,80 | 0,85 | Ke DN 25 |
46 | 66,48 | 357 | 395 | 466 | 534 | 622 | 689 | 812 | 240 | 0,81 | 0,85 | Ke DN 25 |
50 | 78,54 | 422 | 467 | 551 | 631 | 735 | 814 | 959 | 221 | 0,83 | 0,86 | Ke DN 25 |
55 | 95,03 | 511 | 565 | 667 | 764 | 889 | 985 | 1.161 | 168 | 0,84 | 0,87 | Ke DN 25 |
60 | 113,10 | 608 | 673 | 794 | 909 | 1.059 | 1.172 | 1.381 | 141 | 0,85 | 0,87 | Ke DN 25 |
65 | 132,73 | 714 | 789 | 932 | 1.067 | 1.243 | 1.376 | 1.621 | 120 | 0,85 | 0,87 | Ke DN 32 |
70 | 153,94 | 828 | 916 | 1.080 | 1.237 | 1.441 | 1.596 | 1.880 | 100 | 0,90 | 0,88 | Ke DN 32 |
75 | 176,71 | 950 | 1.051 | 1.240 | 1.420 | 1.654 | 1.832 | 2.159 | 90 | 0,86 | 0,88 | Ke DN 32 |
80 | 201,06 | 1.081 | 1.196 | 1.411 | 1.616 | 1.882 | 2.084 | 2.456 | 79 | 0,87 | 0,88 | Ke DN 40 |
85 | 226,98 | 1.221 | 1.350 | 1.593 | 1.825 | 2.125 | 2.353 | 2.773 | 70 | 0,87 | 0,88 | Ke DN 40 |
90 | 254,47 | 1.369 | 1.514 | 1.786 | 2.046 | 2.383 | 2.638 | 3.109 | 62 | 0,87 | 0,88 | Ke DN 40 |
95 | 283,53 | 1.525 | 1.687 | 1.990 | 2.279 | 2.655 | 2.940 | 3.464 | 56 | 0,87 | 0,88 | Ke DN 50 |
100 | 314,16 | 1.690 | 1.869 | 2.205 | 2.526 | 2.942 | 3.257 | 3.838 | 50 | 0,88 | 0,89 | Ke DN 50 |
115 | 415,48 | 2.235 | 2.472 | 2.917 | 3.340 | 3.890 | 4.308 | 5.076 | 38 | 0,88 | 0,89 | Ke DN 65 |
125 | 490,87 | 2.641 | 2.921 | 3.446 | 3.946 | 4.596 | 5.090 | 5.998 | 32 | 0,89 | 0,89 | Ke DN 65 |
135 | 572,56 | 3.080 | 3.407 | 4.020 | 4.603 | 5.361 | 5.937 | 6.996 | 26 | 0,89 | 0,89 | Ke DN 65 |
142 | 633,47 | 3.408 | 3.769 | 4.448 | 5.093 | 5.932 | 6.568 | 7.740 | 20 | 0,89 | 0,89 | Ke DN 65 |
柱塞 Ø | 冲程容积理论 | 每个泵头(对应于冲程/分钟)的输送流量 Qth(单位:l/h)[产品识别码标记 3 至 9]: | **压力 | 有效作用系数 WG,对应于 | 有效作用系数 WG,对应于 | 标准阀类型 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
96 [3] | 109 [4] | 120 [5] | 142 [6] | 163 [7] | 189 [8] | 210 [9] | ||||||
mm | ml/冲程 | l/h | l/h | l/h | l/h | l/h | l/h | l/h | bar | 100 % 压力 | 50 % 压力 | |
36 | 40,72 | 235 | 265 | 294 | 347 | 397 | 462 | 512 | 392 | 0,76 | 0,83 | Ke DN 16 |
38 | 45,36 | 262 | 296 | 327 | 386 | 442 | 515 | 570 | 352 | 0,77 | 0,83 | Ke DN 16 |
40 | 50,27 | 291 | 328 | 363 | 428 | 490 | 571 | 632 | 318 | 0,78 | 0,84 | Ke DN 16 |
44 | 60,82 | 352 | 397 | 439 | 518 | 593 | 691 | 765 | 263 | 0,80 | 0,85 | Ke DN 25 |
46 | 66,48 | 384 | 434 | 480 | 566 | 648 | 755 | 836 | 240 | 0,81 | 0,85 | Ke DN 25 |
50 | 78,54 | 454 | 512 | 567 | 669 | 765 | 892 | 988 | 200 | 0,83 | 0,86 | Ke DN 25 |
55 | 95,03 | 550 | 620 | 686 | 809 | 926 | 1.080 | 1.196 | 168 | 0,84 | 0,87 | Ke DN 25 |
60 | 113,10 | 654 | 738 | 816 | 963 | 1.102 | 1.285 | 1.423 | 141 | 0,85 | 0,87 | Ke DN 25 |
65 | 132,73 | 768 | 866 | 958 | 1.131 | 1.294 | 1.508 | 1.670 | 120 | 0,85 | 0,87 | Ke DN 40 |
70 | 153,94 | 891 | 1.005 | 1.111 | 1.312 | 1.501 | 1.749 | 1.937 | 100 | 0,90 | 0,88 | Ke DN 32 |
75 | 176,71 | 1.023 | 1.154 | 1.276 | 1.506 | 1.723 | 2.008 | 2.224 | 90 | 0,86 | 0,88 | Ke DN 32 |
80 | 201,06 | 1.164 | 1.313 | 1.452 | 1.713 | 1.960 | 2.285 | 2.530 | 79 | 0,87 | 0,88 | Ke DN 40 |
85 | 226,98 | 1.314 | 1.482 | 1.639 | 1.934 | 2.213 | 2.580 | 2.856 | 70 | 0,87 | 0,88 | Ke DN 40 |
90 | 254,47 | 1.473 | 1.661 | 1.838 | 2.168 | 2.481 | 2.892 | 3.202 | 62 | 0,87 | 0,88 | Ke DN 40 |
95 | 283,53 | 1.641 | 1.851 | 2.047 | 2.416 | 2.767 | 3.222 | 3.568 | 56 | 0,87 | 0,88 | Ke DN 50 |
100 | 314,16 | 1.818 | 2.051 | 2.269 | 2.677 | 3.063 | 3.571 | 3.954 | 50 | 0,88 | 0,89 | Ke DN 50 |
115 | 415,48 | 2.405 | 2.713 | 3.000 | 3.541 | 4.051 | 4.722 | 5.229 | 38 | 0,88 | 0,89 | Ke DN 65 |
125 | 490,87 | 2.841 | 3.205 | 3.545 | 4.183 | 4.786 | 5.579 | – | 32 | 0,89 | 0,89 | Ke DN 65 |
135 | 572,56 | 3.314 | 3.739 | 4.135 | 4.879 | 5.587 | 6.508 | 7.206 | 26 | 0,89 | 0,89 | Ke DN 65 |
142 | 633,47 | 3.667 | 4.136 | 4.575 | 5.399 | 6.182 | 7.200 | 7.973 | 20 | 0,89 | 0,89 | Ke DN 65 |
DK | 双球阀 | Ke | 锥形阀 |
提示: | 我们的产品组合的简要描述。可根据需要提供其它型号 |
针对符合 API 标准的设计,应确保储备功率至少达到 10 % | |
所有液压功率数据均对应于 20 °C 的水 |
柱塞 Ø | 冲程容积理论 | 每个泵头(对应于冲程/分钟)的输送功率 Qth(单位:l/h)[产品识别码标记 4 至 9;F]: | **压力 | 有效作用系数 WG,对应于 | 有效作用系数 WG,对应于 | 标准阀类型 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
80 [4] | 93 [5] | 106 [6] | 125 [7] | 143 [8] | 169 [9] | 191 [F] | ||||||
mm | ml/冲程 | l/h | l/h | l/h | l/h | l/h | l/h | l/h | bar | 100 % 压力 | 50 % 压力 | |
30 | 42,41 | 202 | 235 | 270 | 318 | 364 | 431 | 486 | 630 | 0,67 | 0,78 | Ke DN 16 |
40 | 75,40 | 360 | 419 | 480 | 565 | 647 | 766 | 864 | 435 | 0,75 | 0,83 | Ke DN 25 |
42 | 83,13 | 397 | 462 | 529 | 623 | 713 | 844 | 952 | 435 | 0,76 | 0,83 | Ke DN 25 |
44 | 91,23 | 435 | 507 | 581 | 684 | 783 | 927 | 1.045 | 394 | 0,76 | 0,83 | Ke DN 25 |
46 | 99,71 | 476 | 554 | 635 | 748 | 856 | 1.013 | 1.142 | 361 | 0,77 | 0,83 | Ke DN 25 |
50 | 117,81 | 562 | 654 | 750 | 884 | 1.011 | 1.197 | 1.350 | 305 | 0,79 | 0,84 | Ke DN 25 |
53 | 132,37 | 632 | 735 | 843 | 993 | 1.136 | 1.345 | 1.517 | 271 | 0,79 | 0,84 | Ke DN 32 |
55 | 142,55 | 681 | 792 | 907 | 1.070 | 1.224 | 1.448 | 1.633 | 250 | 0,81 | 0,85 | Ke DN 25 |
57 | 153,11 | 731 | 851 | 975 | 1.149 | 1.314 | 1.556 | 1.754 | 235 | 0,81 | 0,85 | Ke DN 32 |
60 | 169,65 | 810 | 943 | 1.080 | 1.273 | 1.456 | 1.724 | 1.944 | 212 | 0,82 | 0,86 | Ke DN 25 |
65 | 199,10 | 951 | 1.106 | 1.268 | 1.494 | 1.709 | 2.023 | 2.282 | 180 | 0,83 | 0,87 | Ke DN 32 |
70 | 230,91 | 1.103 | 1.283 | 1.470 | 1.733 | 1.983 | 2.346 | 2.646 | 155 | 0,84 | 0,87 | Ke DN 40 |
75 | 265,07 | 1.266 | 1.473 | 1.688 | 1.989 | 2.276 | 2.694 | 3.038 | 135 | 0,85 | 0,87 | Ke DN 40 |
80 | 301,59 | 1.440 | 1.676 | 1.920 | 2.263 | 2.590 | 3.065 | 3.456 | 119 | 0,85 | 0,87 | Ke DN 40 |
90 | 381,70 | 1.823 | 2.121 | 2.431 | 2.865 | 3.278 | 3.879 | 4.375 | 94 | 0,90 | 0,90 | Ke DN 50 |
100 | 471,24 | 2.251 | 2.619 | 3.001 | 3.537 | 4.047 | 4.789 | 5.401 | 76 | 0,87 | 0,88 | Ke DN 65 |
120 | 678,58 | 3.242 | 3.772 | 4.321 | 5.093 | 5.827 | 6.896 | 7.778 | 53 | 0,88 | 0,89 | Ke DN 65 |
140 | 923,63 | 4.412 | 5.134 | 5.882 | 6.933 | 7.932 | 9.387 | 10.587 | 38 | 0,88 | 0,89 | Ke DN 80 |
160 | 1.206,37 | 5.763 | 6.706 | 7.683 | 9.055 | 10.360 | 12.261 | 13.827 | 29 | 0,89 | 0,89 | Ke DN 80 |
柱塞 Ø | 冲程容积理论 | 每个泵头(对应于冲程/分钟)的输送功率 Qth(单位:l/h)[产品识别码标记 3 至 9]: | **压力 | 有效作用系数 WG,对应于 | 有效作用系数 WG,对应于 | 标准阀类型 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
88 [3] | 97 [4] | 112 [5] | 129 [6] | 152 [7] | 174 [8] | 206 [9] | ||||||
mm | ml/冲程 | l/h | l/h | l/h | l/h | l/h | l/h | l/h | bar | 100 % 压力 | 50 % 压力 | |
30 | 42,41 | 223 | 245 | 286 | 327 | 386 | 442 | 523 | 630 | 0,67 | 0,78 | Ke DN 16 |
40 | 75,40 | 396 | 437 | 508 | 582 | 686 | 785 | 930 | 435 | 0,75 | 0,83 | Ke DN 25 |
42 | 83,13 | 437 | 482 | 560 | 642 | 757 | 866 | 1.025 | 435 | 0,76 | 0,83 | Ke DN 25 |
44 | 91,23 | 480 | 529 | 615 | 705 | 831 | 951 | 1.125 | 394 | 0,76 | 0,83 | Ke DN 25 |
46 | 99,71 | 524 | 578 | 672 | 770 | 908 | 1.039 | 1.230 | 361 | 0,77 | 0,83 | Ke DN 25 |
50 | 117,81 | 619 | 683 | 794 | 910 | 1.073 | 1.228 | 1.453 | 305 | 0,79 | 0,84 | Ke DN 25 |
53 | 132,37 | 696 | 767 | 893 | 1.023 | 1.206 | 1.379 | 1.632 | 271 | 0,79 | 0,84 | Ke DN 32 |
55 | 142,55 | 750 | 826 | 961 | 1.102 | 1.298 | 1.486 | 1.758 | 250 | 0,81 | 0,85 | Ke DN 25 |
57 | 153,11 | 805 | 887 | 1.033 | 1.183 | 1.394 | 1.596 | 1.888 | 235 | 0,81 | 0,85 | Ke DN 32 |
60 | 169,65 | 892 | 983 | 1.144 | 1.311 | 1.545 | 1.768 | 2.092 | 212 | 0,82 | 0,86 | Ke DN 25 |
65 | 199,10 | 1.047 | 1.154 | 1.343 | 1.539 | 1.814 | 2.075 | 2.456 | 180 | 0,83 | 0,87 | Ke DN 32 |
70 | 230,91 | 1.214 | 1.339 | 1.558 | 1.785 | 2.103 | 2.407 | 2.848 | 155 | 0,84 | 0,87 | Ke DN 40 |
75 | 265,07 | 1.394 | 1.537 | 1.788 | 2.049 | 2.415 | 2.763 | 3.270 | 135 | 0,85 | 0,87 | Ke DN 40 |
80 | 301,59 | 1.586 | 1.748 | 2.035 | 2.331 | 2.747 | 3.143 | 3.720 | 119 | 0,85 | 0,87 | Ke DN 40 |
90 | 381,70 | 2.008 | 2.213 | 2.575 | 2.950 | 3.477 | 3.979 | 4.200 | 94 | 0,90 | 0,90 | Ke DN 50 |
100 | 471,24 | 2.479 | 2.732 | 3.179 | 3.642 | 4.293 | 4.912 | 4.708 | 76 | 0,87 | 0,88 | Ke DN 65 |
120 | 678,58 | 3.570 | 3.935 | 4.578 | 5.245 | 6.182 | 7.073 | 8.371 | 53 | 0,88 | 0,89 | Ke DN 65 |
140 | 923,21 | 4.859 | 5.356 | 6.232 | 7.140 | 8.415 | 9.628 | – | 38 | 0,88 | 0,89 | Ke DN 80 |
160 | 1.206,37 | 6.347 | 6.995 | 8.140 | 9.325 | 10.991 | 12.575 | – | 29 | 0,89 | 0,89 | Ke DN 80 |
DK | 双球阀 |
Ke | 锥形阀 |
提示: | 我们的产品组合的简要描述。可根据需要提供其它型号 |
针对符合 API 标准的设计,应确保储备功率至少达到 10 % | |
所有液压性能数据均对应于 20 °C 的水 |
von Taine
DULCO flex Control - DFYa
CHLORINSITU IIa XL
Orlita MF
Orlita MHHP
Orlita MH
Evolution
Mikro
Hydro
Diaphragm Metering Pump
