HLS
直接联系
永嘉庆达自控阀门有限公司
面议
HLS
1740
--

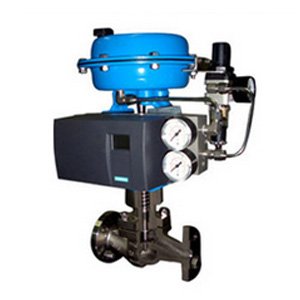

HLS小口径单座调节阀是产品概述：
CV3000系列产品之一。HLS小口径单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。HLS小口径单座调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。
HLS小口径单座调节阀是主要技术参数：
● 阀体
| 阀体型式 | 直通单座铸造球型阀 | |
|---|---|---|
| 公称通径 | 20、25mm | |
| 公称压力 | ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa | |
| 连接型式 | 密封面型式 | FF、RF、RJ、LG、MFM |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | |
| 焊接标准 | 嵌接焊SW | |
| 材料 | 铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金 | |
| 上阀盖 | 常温型 | -17~+230℃ |
| 伸长I型 | -45~-17℃、 +230~+566℃ | |
| 伸长II型 | -100~-45℃ | |
| 伸长III型 | -196~-100℃ | |
| 压盖型式 | 螺栓压紧式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
● 阀内件
| 阀芯形式 | 单座柱塞型阀芯 | |
|---|---|---|
| 流量特性 | 金属阀座 | 等百分比特性、线性特性 |
| 软阀座 | ||
| 材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | |
● 执行机构
| 执行器型式 | HA多弹簧薄膜执行机构 |
|---|---|
| 膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 | 20~100、80~240KPa |
| 供气压力 | 140~400KPa |
| 气源接口 | RC1/4" |
| 环境温度 | -30~+70℃ |
| 作用形式 | 用正作用或反作用执行机构实现阀的气-关式或气-开式 |
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
主要性能指标
| 泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
|---|---|---|
| 软阀座 | 小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级 | |
| 回差 | 带定位器 | 小于全行程的1% |
| 不带定位器 | 小于全行程的3%(HA1型小于全行程的5%) | |
| 基本误差 | 带定位器 | 小于全行程的±1%-7(HA1型小于全行程的±2%) |
| 不带定位器 | 小于全行程的±5% | |
| — | 注：采用标准的V型聚四氟乙烯填料 | |
| 可调范围 | 50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16) | |
Cv值和行程
| 阀芯形式 | 阀座和流量特性 | 额定行程 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
柱塞 阀芯 |
金属 阀座 |
等百分比(%CF) | 14.3 | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||||
| 线性(LCF) | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
| 软阀座 | 等百分比(%CF) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| 线性(LCF) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 公称通径x阀座直径 | 20 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 11 | 11 | 14 | 14 | 19 | 22 | |||
| 25 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 11 | 11 | 14 | 14 | 19 | 22 | 28 | |||
注：1、符号○和△表示阀的规格范围。
2、符号△表示阀的流量特性符合IEC534-2-1976标准。
