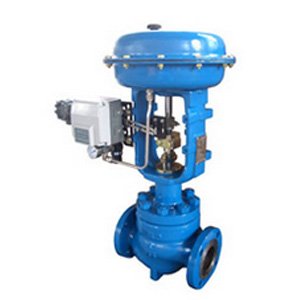

HSC笼式单座调节阀，适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，阀芯导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧气动薄膜执行机构，其结构紧凑，输出力大。 产品符合GB/T4213-92。
主要技术参数和性能指标：
1、阀体
|
阀体型式 |
直通单座套筒式铸造球形阀 |
|
|
公称通径DN（mm） |
40、50、65、80、100、150、200mm |
|
|
公称压力 |
ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa |
|
|
连接型式 |
法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型；焊接连接：嵌接焊SW |
|
|
法兰标准 |
JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等 |
|
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等 |
|
|
压盖型式 |
螺栓压紧式：填料 |
|
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
|
|
上阀盖型式 |
常温型（P） |
-17～+230℃ |
|
伸长Ⅰ型（E1） |
-45～-17℃、+230～+566℃ |
|
|
伸长Ⅱ型（E2I） |
-100～-45℃ |
|
|
伸长Ⅱ型（E2W） |
-196～-100℃ |
|
|
注： |
工作温度不准超过各种材料的允许范围。 |
|
2、 阀内组件
|
阀芯型式 |
单座套筒式柱塞型阀芯 |
|
流量特性 |
等百分比特性（%）和线性特性（L），参考流量特性曲线图 |
|
套筒形式 |
分离式套筒 |
|
材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）或不锈钢堆焊司太莱合金、钛和耐腐蚀合金 |
3、 执行机构
|
型 式 |
LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构 |
|
膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
|
弹簧范围 |
20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型） |
|
供气压力 |
140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）、300～500kPa（LVP型） |
|
气源接口 |
Rc1/4" |
|
环境温度 |
-30～+70℃ |
|
阀作用型式 |
用正作用或反作用执行机构实现阀的气-关式或气-开式 |
4． 配用附件：电-气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、电磁阀、手轮操作机构等
5． 性能
|
泄漏量 |
金属阀座小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级 |
||
|
回差 |
带定位器 |
小于全行程的1%， |
|
|
不带定位器 |
小于全行程的3%（LHA1型小于全行程的5%） |
||
|
基本误差 |
带定位器 |
小于全行程的±1% |
注：采用标准的V型聚四氟乙烯填料 |
|
不带定位器 |
小于全行程的±5% |
||
|
可调范围 |
50：1（0.25≤Cv≤14）或30：1（CV≤0.16） |
||
6、 CV值和行程
|
公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||||||||||||
|
阀座直径 |
CV= |
CV= |
25 |
CV= |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
65 |
80 |
100 |
80 |
100 |
125 |
|
额定Cv值 |
4.0 |
6.3 |
12 |
6.3 |
12 |
21 |
12 |
21 |
30 |
21 |
30 |
50 |
30 |
50 |
85 |
85 |
125 |
200 |
125 |
200 |
310 |
|
额定行程(mm) |
25 |
38 |
50 |
75 | |||||||||||||||||
