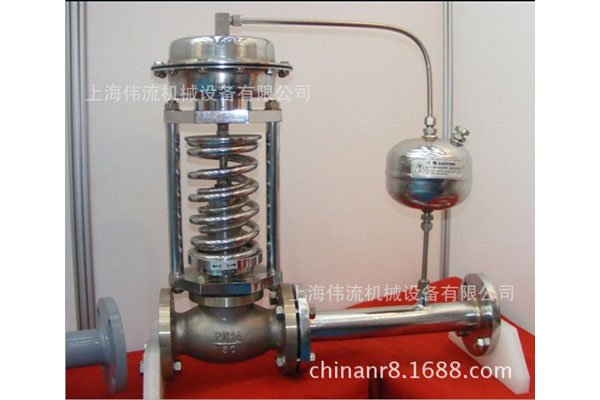

■ZZYM自力式调节阀概述
ZZY自力式调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏.密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动控制。
本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有Ⅱ级、Ⅳ级和Ⅵ级三档;流量特性为快开;压力分段调节从15~2500kPa。可按需要组合满足用户况要求。
■ZZYM自力式调节阀特点
·自力式调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
·压力分段范围细且互相交叉,调节精度高。
·压力设定值在运行期间可连续设定。
·对阀后压力调节,阀前压力与阀后压力之比为10:1~10:8。
·橡胶膜片式检测,执行机构测精度高、动作灵敏。
·采用压力平衡机构,使调节阀反应灵敏、控制精确。
阀 体:ZG230-450、ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
阀 芯:1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
阀 座:1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
阀 杆:1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
填 料:聚四氟乙烯、柔性石墨
橡胶膜片:丁腈、乙丙、氟、耐油橡胶
■ZZYM自力式调节阀安装方式
ZZY型自力式调节阀广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与民用建筑楼群等各种工业设备中。能应用于气体、液体、蒸汽介质的减压、稳压(阀后调节)或泄压、稳压(阀前调节)。但由于它利用介质自身的压力去操作执行机构。在执行机构内充满介质,故安装方式亦应与此相配合。
在安装时取压点在离调压阀适当的位置,压开型调压大于2倍管道直径,压闭型调压大于6倍管道直径。
在安装冷凝器时注意冷凝器的位置,使其高于膜头而低于工艺管道,以保证冷凝器内充满冷凝液。
