产品介绍

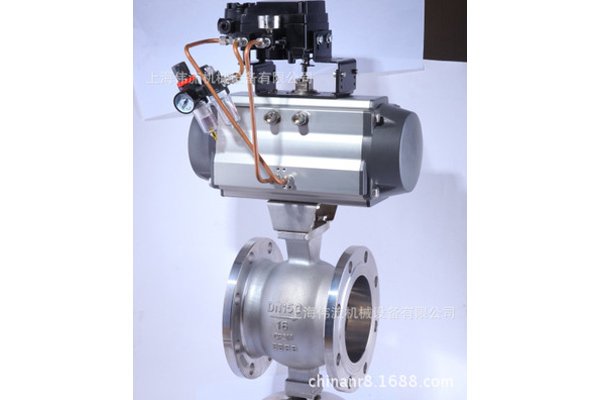

V型球阀介绍
  V型球阀是球阀的一种,它的关闭件是半球体上开有V字型开口,V型开口具有锋利的刃口,在球体回转过程中,关闭件之间有擦拭作用,对介质具有强有力的切断力,球体的V型开口与阀座流道形成一个扇形区域,在回转过程中可改变流道截面积,形成对介质的精确调节,它是一种角回转的调节阀,其密封性能与普通球阀相同,使它同时具备调节和开关两种功能,与气动或电动执行器配套,广泛使用于工业过程自控系统中。
  产品特点
  1、阀体整体式结构:对夹式和法兰式V型球阀阀体都是整体侧装式结构,结构刚性强,不容易引起变形和外泄。
  2、上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,磨擦系数小,使阀门的扭矩减少。
  3、阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球 面镀硬铬或喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀,适应范围广。
  4、经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行器相应规格小,与其它类型的调节阀相比,性价比高。
  5,介质适应范围广:由于V型开口与阀座之间的剪切作用力,及阀内腔流道的光滑圆整,使介质不易积存于内腔,所以 它除适合液体介质外,更适合于带纤维及固体颗料介质的系统控制。
  6、小流量精确控制:通过对小口径阀芯特殊V型开口的加工,可实现小Cv值精确控制。
  设计标准
  1、法兰标准:GB/T?9113.1-2010、JB/T?79.1-1994、HG?20592-2009 ASME?B?16.5?EN?1092-1:?2001
  2、压力一温度额定值:GB/T?12224-2007?ASME?816.34-2003?IS0?7005-1
  3、结构长度标准: 对夹式:企业标准 法兰式:ISA?S75.04-1995,IEC/DIN?534-3-2
  4、适应温度范围: -29℃一1?500C常温型 一2goC_2500C中温型 一2goC_3500C高温型
  5、密封与强度试验标准
  强度及密封试验标准:GB/T?4213-2007
  硬密封等级:用户无特殊要求时按下表标准,用户要求时可以按GB/T?4213-2007?V级标准执行。 强度试验压力是按公称压力的1?5倍,填料及法兰处密封试验是按公称压力的1?1倍压力进行,阀座密封是按**使用压差 来进行试验,当**使用压差不明确时按1.OMPa(水压)试验,当**压差小于0.6MPa时按0.6MPa压力进行试验,介质是 带有缓蚀阻垢剂的水进行试验
