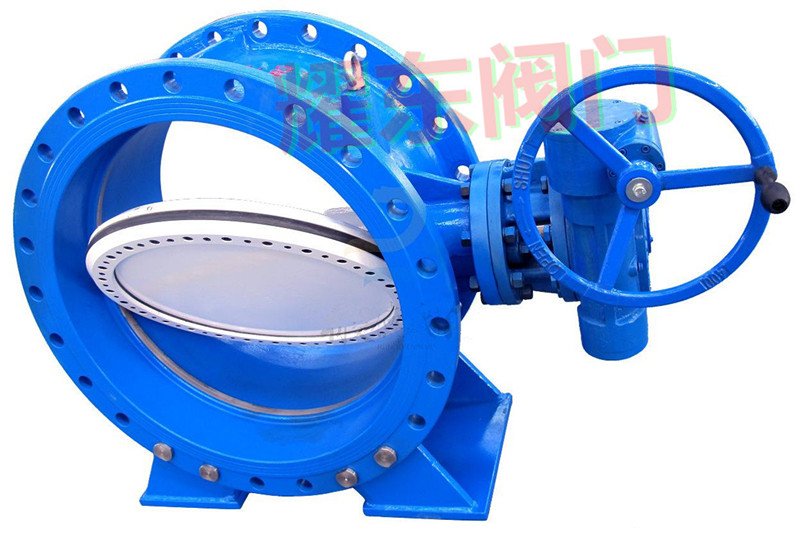

一、D343X双偏心法兰蝶阀--概述

D343X双偏心法兰蝶阀适用于城市供排水及电力、油品系统中作为截流节调节流量用。

二、D343X双偏心法兰蝶阀--结构原理

双偏心结构是产品在设计过程中，将蝶板偏离密封面中心线，形成**个偏心；阀杆偏离管路中心线，形成第二个偏心；两个偏心结构使阀门密封副在启闭过程中蝶板旋转较小的角度便于阀座脱离，减少了摩擦，因而延长了阀门的使用寿命。

三、D343X双偏心法兰蝶阀--产品特点

1、蝶板采用流线型设计、阀门具有阻力小、压力损失小。

2、采用双偏心结构，减少了密封面的摩擦，延长了阀门的使用寿命。

3、蝶板密封圈采用“T”型结构，阀座采用高性能耐磨铜材料，密封副呈线性密封，启闭扭矩小。

4、密封圈易于更换，便于维修。

5、轴套采用耐磨铜材料，阀轴密封采用“O”型圈密封，耐磨损。

6、该产品可立式安装，也可我是安装，适用性好。

四、D343X双偏心法兰蝶阀--主要部件材质

部件名称材质蝶体、蝶板、涡轮球墨铸铁、铸钢阀轴不锈钢阀座、轴套铸黄铜密封圈NBR、EPDM

五、D343X双偏心法兰蝶阀--性能规范

公称压力PN1.01.6MPa试验压力强度试验1.52.4密封试验1.11.76适用介质自来水、热水、污水、油品等介质温度-15~80℃

六、主要外形及连接尺寸

规格LH1H2PN1.0MpaPN1.6MPaDD1n-φdDD1n-φdDN1001271252332201808-φ192201808-φ19DN1501401572632852408-φ232852408-φ23DN2001521883203402958-φ2334029512-φ23DN25016521634539535012-φ2340535512-φ28DN30017824537544540012-φ2346041012-φ28DN35019028042050546016-φ2352047016-φ28DN40021*****8556551516-φ2858052516-φ31DN50022938057067062020-φ2871565020-φ34DN60026743063078072520-φ3184077020-φ37DN70029249071089584024-φ3191084024-φ37DN80031*****73101595024-φ34102595024-φ40DN9003306008401115105028-φ341125105028-φ40DN10004106709131230116028-φ371255117028-φ43DN120047076811731455138032-φ401485139032-φ49DN140053*****2601675159036-φ431685159036-φ49DN1600600980140019*****040-φ491930182040-φ56
