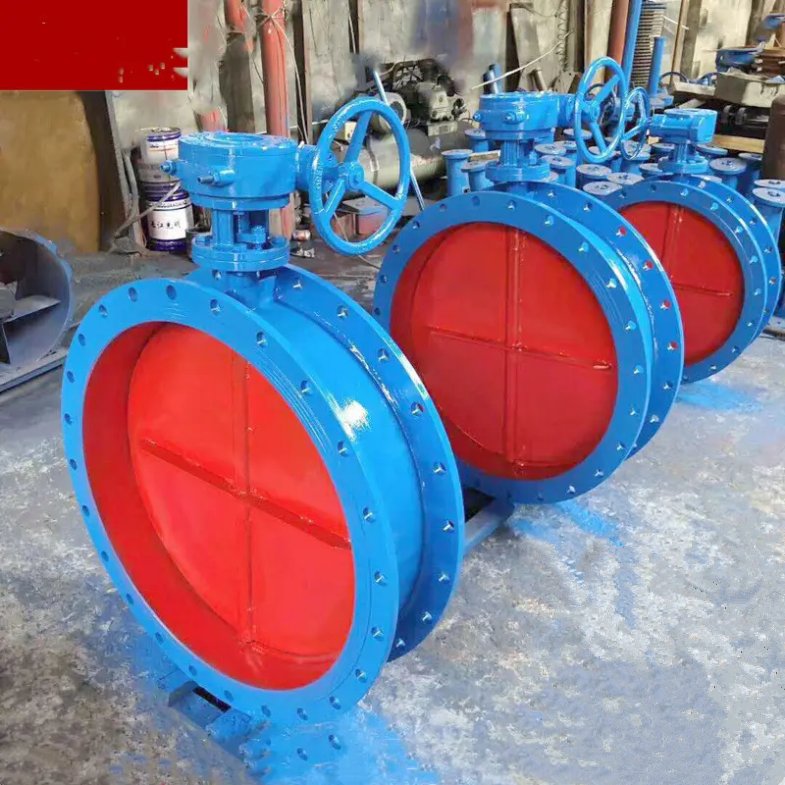

一、D341W蜗轮法兰通风蝶阀--概述
D341W蜗轮法兰通风蝶阀广泛用于冶金、建材、电国力、矿山、石化等工业管线,对气体介质起控制或调节作用。
二、D341W蜗轮法兰通风蝶阀--特点
1、D341W 蜗轮法兰通风蝶阀采用钢板焊接制造,结构尺寸短,体积小,重量轻,安装方便;
三、D341W蜗轮法兰通风蝶阀--工作原理
D341W蜗轮法兰通风蝶阀通过驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转,从而达到开头或调节目的。
四、D341W蜗轮法兰通风蝶阀--主要性能参数
公称压力(MPa)0.05壳体试验压力0.1适用温度450℃;600℃;900℃适用介质热风、烟气、燃气介质流速≤50m/s泄漏1%
五、根据介质温度,阀板阀体选用材质表
介质温度≤450℃≤600℃阀体材料锰钢或铬铬钼铬钼钢、铬镍钛钢蝶板材料锰钢或铬铬钼铬镍钛不锈钢阀轴材料铬不锈钢铬镍钛不锈钢
六、主要连接尺寸及重量
DNDD1n-dobL重量D41D341D9412003202808-181614034427825037533512-181614038468330044039512-221617048549335049044512-221617056649540054*****6-221619073819845059555016-22161908111014050064560020-22161909912817960075570520-261821012715721370086081024-261821015219926780097*****4-30182101822293269001075102024-301825024028738510001175112028-301825038343052811001275122028-3018250 62068212001375132032-3018250 765827140015*****036-3018300 1188125016001790173040-3022300 1393155180019*****044-3022300 180018*****02190213048-3022300 2130219021002300224052-3322300 278522002405234052-3326350 3690240026*****056-3326350 472026002805274060-3326350 5530280030*****064-3626400 603530003230316068-3626400 6280
| |
