J41H-16C
1万元以下
捷圣阀门
J41H-16C
1004

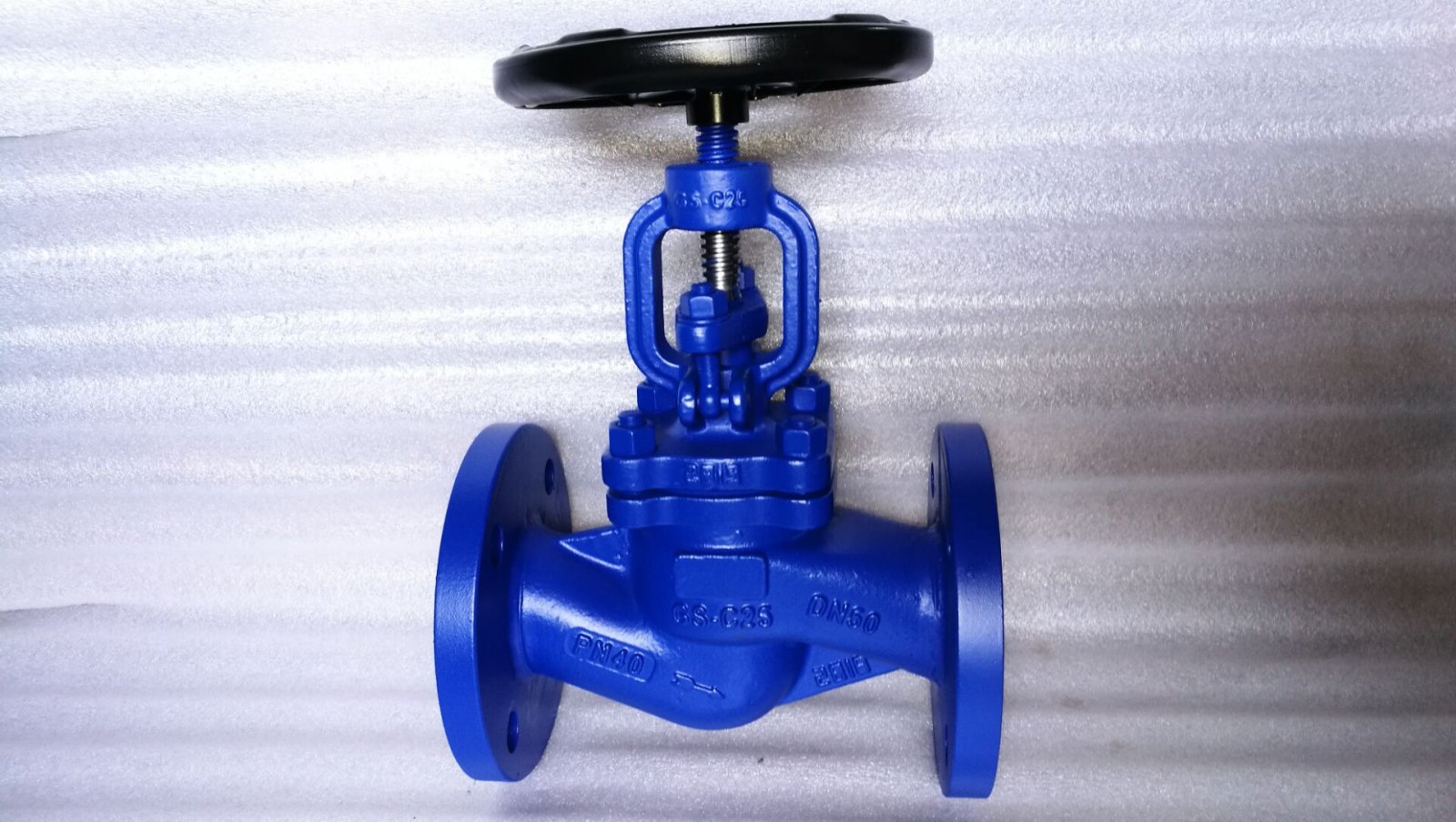

德标截止阀,DIN德标截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。本阀要水平安装 截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到**,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
三、德标截止阀工作原理
截止阀,也叫截门,是使用*广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中 低压,而且适用于高压。
截止阀的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
截止阀只许介质单向流动,安装时有方向性。截止阀的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性 不强。
四、德标截止阀优点与缺点
优点
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
注意事项
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
4、流体阻力大,长期运行时,密封可靠性不强
截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分,有直通式、直流式和角式。截止阀按密封形式分,有填料密封截止阀和波纹管密封截止阀。
技术规范制造标准: DIN EN13709-2003
结构长度: DIN EN1092-1:2002
法兰标准: DN EN 588-1:1995
试验标准: DIN EN12266:2003
阀体/阀盖 | 阀杆 | 阀瓣 | 螺栓 | 螺母 | 填料Packing | 垫片Gasket | |
GG25 | 13Cr | GG25 | B7 | 2H | 石墨 | 石墨+304 | |
WCB | 13Cr | WCB | B7 | 2H | 石墨 | 石墨+304 | |
CF8 | F304 | CF8 | B8 | 8 | 石墨 石墨 | 石墨+304 石墨+304 | |
CF8M | F316 | CF8M | B8 | 8 | 石墨 | 石墨+304 | |
性能规范
公称压力(MPa) | 壳体试验压力(Mpa) | 密封压力试验(Mpa) | 适用温度(℃) | 适用介质 |
1.6 | 2.4 | 1.76 | HT:-10~300℃ CS:-29~425℃ SS:-59~540℃ | 水 蒸汽 油品 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |
主要外形尺寸
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
L | PN16 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
PN25 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | |
PN40 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | |
H | PN16 | 190 | 190 | 195 | 210 | 220 | 230 | 255 | 270 | 360 | 380 | 415 | 530 | 665 | 932 | 992 | 1205 |
PN25 | 190 | 190 | 195 | 210 | 220 | 230 | 255 | 270 | 360 | 380 | 427 | 545 | 675 | 940 | 1055 | 1213 | |
PN40 | 190 | 190 | 195 | 210 | 220 | 230 | 255 | 270 | 360 | 380 | 436 | 562 | 683 | 952 | 1065 | 1225 | |
W | PN16 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 550 | 600 | 650 |
PN25 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 550 | 600 | 650 | |
PN40 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 550 | 600 | 650 |
