德国莱驰Emax机械合金法制备半导体合金

2017-03-10 　来源：弗尔德（上海）仪器设备有限公司　>>进入该公司展台　

文章摘要：

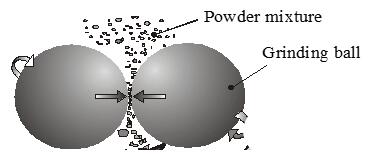

机械合金化（Mechanical Alloying，简称MA）是指金属或合金粉末在高能球磨机中通过粉末颗粒与磨球之间长时间激烈地冲击、碰撞，使粉末颗粒反复产生冷焊、断裂，导致粉末颗粒中原子扩散，从而获得合金化粉末的一种粉末制备技术。本文以硅锗合金和碲化铋半导体材料合金化制备实验为例，介绍了高能球磨仪Emax的使用方法和技术优势，对合金样品制备的应用有借鉴作用。

传统方法制备不锈钢类合金要求高温下进行熔融，如果需求量很小抑或无法熔融，机械合金法就是一个很好的替代方法，传统上会用行星式球磨仪来完成。

上世纪60年代末，美国国际镍公司用机械合金法第一次制备成功耐高温镍铁合金并以此申请专利。机械合金研磨需要有强劲的动能把固体粉末结合在一起，行星式球磨仪产生的高能撞击可以提供所需能量。在研磨球的撞击和挤压下，细粉颗粒会发生塑性形变并且焊合在一起。所以机械合金法可以弥补传统高温熔融无法制备的样品的不足，并且可以制备更大自由度混合比的样品。

热电合金材料

硅（Si）和锗（Ge）都是最通用常见半导体材料—是光电电池和晶体管产业的基石。硅锗合金材料性质如带隙可以由改变硅和锗混合比例来调整。热电合金材料用于制造航天热偶发电机，保证了空间探索和试验设备的动力供应。

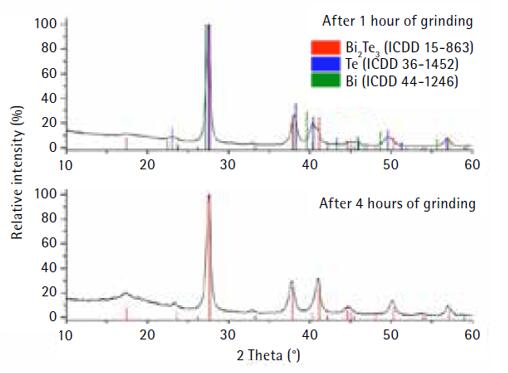

在商用热电材料领域，碲化铋（Bi2Te3）因其热电效能转化率高，是研究最多的材料，被用来做半导体制冷元件。

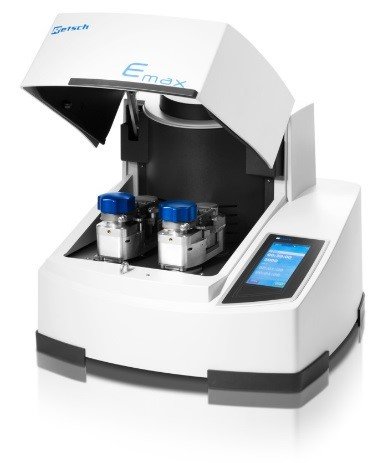

高能球磨仪Emax

Emax的转速能达到每分钟2000转，特殊设计的跑道型研磨罐可以产出更大的粉碎能。结合了高速撞击力和密集摩擦力，高能球磨仪的强劲能量输入可以做快速纳米研磨实验和机械合金应用。跑道型的研磨罐和偏心轮运动方式，有效保证了样品的混合，样品最后不仅可以磨得很细，粒度分布范围也会变很窄。

内置水冷管路可以快速带走样品子啊研磨中产生的热量，保护样品免受过高温度影响，从而可以不像行星式球磨仪一样需要间歇停转，大大提高研磨工作效率。如果有更严格的控温需要，Emax还可以外接冷水机，进一步降低研磨温度（最低工作温度不能低于5摄氏度）。

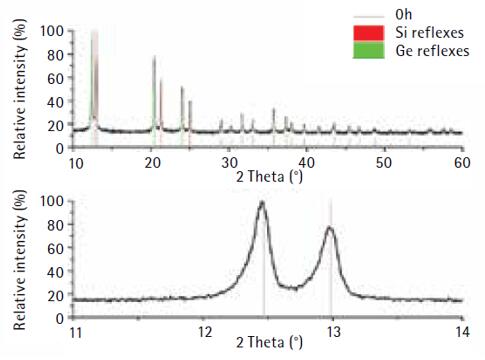

图1：研磨前样品XRD 分析结果 Si（红）Ge（绿）整个扫描范围从10-60°，可以看出Si和Ge晶面特征峰。

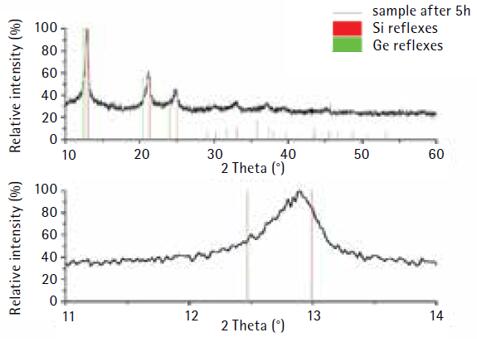

图2：研磨5小时后XRD分析结果可以看出晶面特征峰已经偏移和合并，机械合金化已有效果

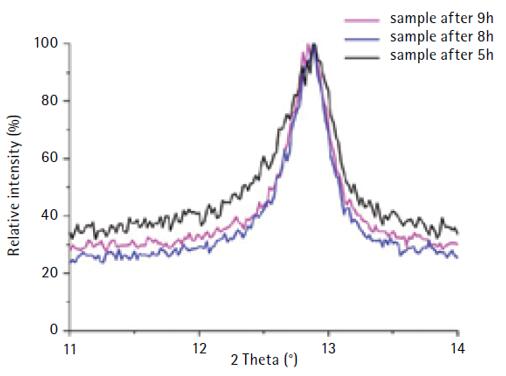

图3:研磨5,8,9小时后XRD分析结果晶面特征峰值会有所变窄和迁移，显示5-6小时的反应后机械合金反应已经基本完成

原来硅和锗的机械合金化反应用是用行星式球磨仪进行的，但是会有很多问题导致结果不尽如人意。行星式球磨仪需要至少80分钟才能把样品处理到可以进行机械合金化的初始细度，接下来即使用中低转速400转/分也会导致样品在研磨罐中结块，无法使用其全部能量来进行机械合金反应。另一个问题是研磨罐过热需要间歇，在整个13小时的反应时间中需要额外加入至少90分钟停止时间。而高能球磨仪Emax自带水冷功能，高速运行也无需间歇，没有样品结块的现象，同时还大大提高了反应效率。
