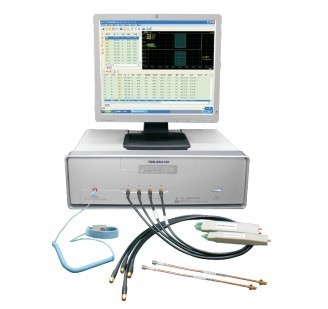

TDR阻抗测试仪-ZK2120
用途
TDR阻抗测试仪是采用时域反射技术设计的,能够批量化、自动化、快速、准确测试被测件的特性阻抗,并提供测试波形分析、统计数据分析、自动记录测试数据、自动出具检测报告并打印等功能。适用于刚性/挠性电路板、高频电缆、高频线材制造厂商的研发、设计、生产及品管单位。和传统TDR取样示波器相比,增加了针对线路板、电缆行业的标准化、自动化测试和分析软件。为特性阻抗测试提供了一套快速、准确、标准和经济的解决方案。
特征
1、批量化、自动化测试,操作简单、测试快捷,适合线缆工厂快速测试。
2、Windows操作环境,友好的人机界面,自动出具测试结果。
3、提供单端和差分阻抗测试。
4、支持2通道、4通道测试。
5、快速定制测试任务及批量化、自动化测试功能。
6、集成测试文件编辑器,快速设置测试参数。
7、自动记录测试数据,生成报表并保存在磁盘上。
8、显示测试波形、统计数据分析及测试结果。
9、打印测试报表、波形及测试结果。
10、符合1394a/b、DiiVA、DP、HDMI1.4、SATA I/II、USB2.0/3.0等各种标准的特性阻抗测试要求。
技术参数
项目 规格
型号 ;TDR-ZK2120
测量功能;单端阻抗、差分阻抗、共模阻抗差分延迟、差分对内延迟差、差分对间延迟差
控制阻抗测试范围 ; 单端10Ω-150Ω
差分:20Ω-300Ω
测量精度 ; 50Ω±1%
重复测量精度 ; 50Ω±0.5%
测量长度 ; 0.04m~2m
水平显示分辨率; 0.2mm
垂直显示分辨率; 0.03Ω
测试方法 ; 时域反射法(TDR)
TDR 带宽 ; TD>1.75 GHZ
取样示波器带宽; Sa>3GHz
入射脉冲上升时间; <120ps
TDR采样时间分辨率; 10ps
