一、产品原理

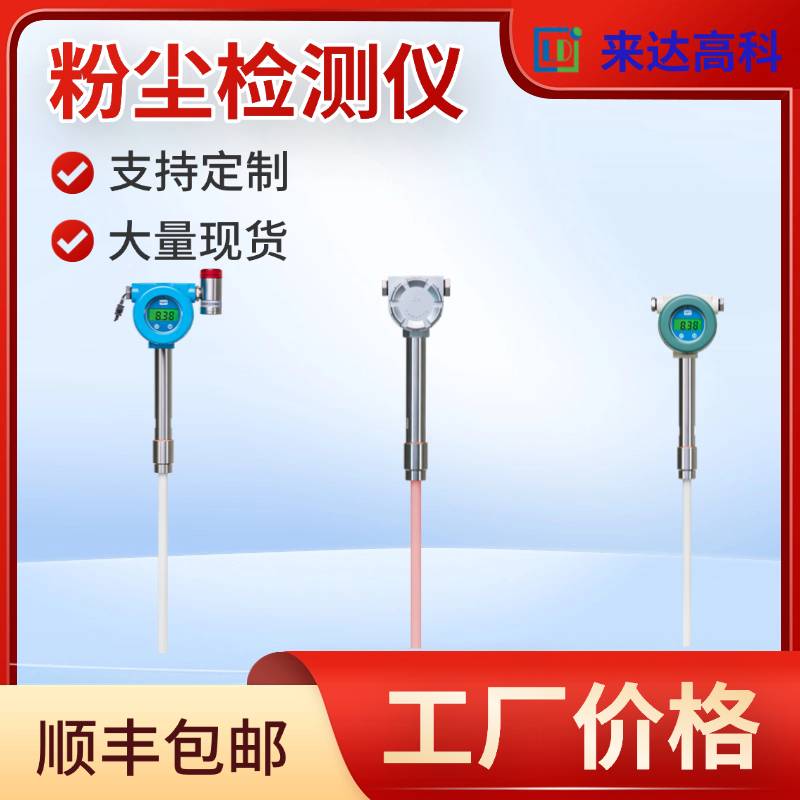

LD-FC管道粉尘浓度检测仪是依托交流耦合技术开发的管道在线粉尘监测设备，专门用于工业管道内部粉尘浓度实时在线监测。

粉尘颗粒流过探针周边时会产生电荷感应信号，信号由变送器采集运算处理后，输出与粉尘浓度呈线性对应的标准信号，可精准测定管道内粉尘排放浓度（mg/m³）或粉尘排放速率（mg/sec），量化粉尘实时排放水平。

设备核心采用交流耦合检测技术，粉尘探测灵敏度高、测量线性度优异；探针表面积灰附着对检测精度干扰小，可实现长时间稳定工作，大幅减少现场维护工作量。

二、产品性能特点

1. 交流耦合检测技术，抗积灰能力强，长期免维护

设备核心采用交流耦合静电检测原理，区别于传统直流静电检测方案，可有效抑制探针表面粉尘黏附带来的零点漂移问题。管道内粉尘颗粒掠过感应探针产生电荷感应信号，系统对信号做滤波与算法处理，测量灵敏度高、线性区间宽。即便探针表面附着少量粉尘，也不会显著影响测量精度，大幅降低现场定期吹扫、清洁探针的运维频次，能够在高粉尘恶劣工况下实现长期连续稳定监测，减少停机维护成本。

2. 二线制4-20mA标准信号输出，远距离传输、适配工控系统

采用工业通用二线制4-20mA电流输出模式，输出电流数值与管道粉尘浓度保持良好线性对应关系。电流信号天然抗电磁干扰能力强，在工业现场变频器、大功率电机等强干扰环境下，依然可以保障信号稳定传输，支持长距离布线。信号可直接接入PLC、DCS、数据采集模块，方便上位机实现数据采集、存储、超限报警、报表统计等功能，无缝融入现有自动化控制系统，无需额外信号转换模块。

3. 一体化变送器+电气隔离设计，运行安全稳定

整机采用一体化集成结构，变送器内置在设备接线盒内，结构紧凑，安装方式和常规二线制压力变送器保持一致，现场安装、更换便捷，无需复杂配套附件。感应探针与4-20mA输出回路之间设置电气隔离，阻断现场地环路干扰，避免电压冲击、共模干扰损坏后端采集设备，提升整套监测系统的电气安全性，减少现场故障概率。

4. 测量结果直观，可量化粉尘排放指标

设备经信号运算处理后，可输出粉尘排放浓度（mg/m³）或粉尘排放速率（mg/sec）两类关键指标，能够量化管道内粉尘实时排放水平，既可以用于常规粉尘浓度在线监控，也可用于判断滤袋泄漏、工艺粉体输送异常，满足环保监测、设备故障预警、生产工艺管控等不同需求。

三、典型应用场景

• 钢铁冶炼、火力发电：锅炉烟尘排放实时监测

• 石油化工：粉体物料回收、气力输送粉尘总量监测

• 建材、水泥行业：布袋除尘器滤袋破损检漏，提前预警泄漏故障

• 煤矿、矿山：工艺管道粉尘浓度连续在线监测与数据留存
