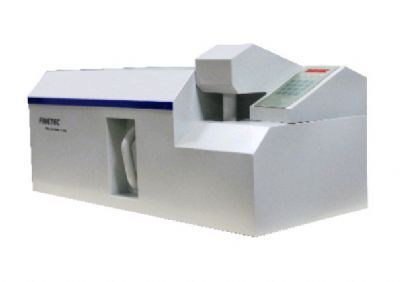

产品特点■ 基于米氏散射理论; ■ 广角度立体探测器阵列; ■ 湿法/干法一体,切换方便; ■ 内置超声分散,大功率循环; ■ 抽屉式样品窗,便于清洁及更换; ■ 数字控制搅拌、循环及分散效果; ■ 向导式软件界面,轻松掌握; ■ 动态窗口监控显示,实时图形; ■ 报表功能强大,数据可导出; ■ 售后服务完善,全国联保。 | 应用领域粉末状材料,悬浮液,两相流材料颗粒的粒度分布. 如钛白粉,珠光粉,磨料,种衣剂,脂肪乳,有机硅等. |
理论原理 | ||
广角度激光散射技术是从小角度光散射技术扩展来的技术,从二十世纪六十年代开始被用作实验室粒度测量技术了,而广角度激光散射技术能够测量的颗粒尺寸更小。 | ||
粒度分析基于被颗粒散射的相干光束的强度分布测量值。当激光束与颗粒相互作用时,起粒度分布可以由散射光的分布来计算出来,散射的图案遵守米氏散射理论。 | ||
湿法测量是指将样品分散到液体溶剂中,通过一个薄的透明样品池,以便激光能够穿透过。干法分散则复杂的多,需要将样品在气流中分散,然后收集,并且保障不污染仪器内部的光学器件。 | ||
光的散射三维模型如右图所示. | ||
光路模型 | ||
颗粒在探测器上的散射图案如下图所示,它是大量颗粒在不同角度上形成的光滑曲面,该曲面中包含了颗粒尺寸分布的详细信息,由测得的散射图案,应用米氏激光散射原理和形状折射率校正模型,即可计算出粒度的分布。 FINESIZER 5000采用**的矩阵排列,从而全面解析颗粒群的粒度分布。 | ||
1. 光源 2. 透镜 3. 光学样品窗 4. 探测器阵列 5. 浓度探测器 6. 样品池 7. 阀门 8.循环泵 | ||
与大颗粒相比,小颗粒的散射分布更分散,立体散射矩阵能够很好的采集散射光强,所产生的信号用来计算粒度分布。有一个光束功率检测器来检测未衍射的激光束,以便进行样品稀释度控制。上图是FINESIZER 5000的光路图. |
干/湿法,轻松切换模块化设计的干法单元,便于快速更换及清洁。干法控制单元被置于机器顶部节省空间,吸气装置采用抽屉式模式,便于更换。更换湿法模式时只需把干法的吸气装置换成湿法的样品池装置即可,非常方便。 进样速率数字式可调,粒子通过光路前通过3级可调压缩空气进行分散,吸气装置能够保证**程度的收集颗粒尘,避免污染光路系统。 | 高灵敏光学传感器光电二极管立体矩阵模式排列,**模式展现颗粒群光强分布特性。 附带光学浓度检测单元,实时显示样品浓度。 独特的光路结构,保证了高精密的测量。 | |
USB接口 USB接口方便跟笔记本等便携式装置连接,相对串口传输速度更快,更实时。 | ||
控制面板控制分散循环内置搅拌单元和超声分散单元,搅拌的速率和超声工作时间都可以数字可调。能够使大比重颗粒、团聚颗粒都能得到充分分散。功率可调式循环泵能够携带分散好的颗粒群通过光路。 | ||
样品窗,轻松清洁更换抽屉式模块设计,方便拆卸清洗,方便安装。样品窗石英片可以拆卸,即使有污垢堆积在样品窗内也可以拆卸下来擦拭干净。 | ||
报告模式可选多种报告模式可选,数据可以轻松与EXCEL和ORIGIN交互 |
操作步骤 | 浏览窗口 设置窗口 测试窗口 报表窗口 | |
软件界面 |
常规参数 原理 光散射技术 标准 ISO-13320 测试模式 湿法、干法 测量范围 0.04~1000 微米 测量参数 中值/平均粒径、粒度分布 报表 累积分布、微分分布 文件交互 EXCEL、ORIGIN等 分散介质 空气、水、乙醇、有机溶剂 搅拌速度 0~3000 转/分钟 循环流速 0~5 升/分钟 超声时间 0~30 分钟 超声功率 150 瓦 长*高*深 65 cm * 50 cm * 45 cm 重量 20Kg | 环境要求温度15~35℃(试验) -10~ 50℃(停机) 湿度20%~80%相对湿度,无凝露 计算机*低配置处理器 奔腾300MHz 操作系统Windows XP 内存12MB 硬盘1GB 显示器800*600 VGA 接口USB接口 其他CD-ROM |
