一、变压器油专用色谱仪：
用气相色谱法测定绝缘油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

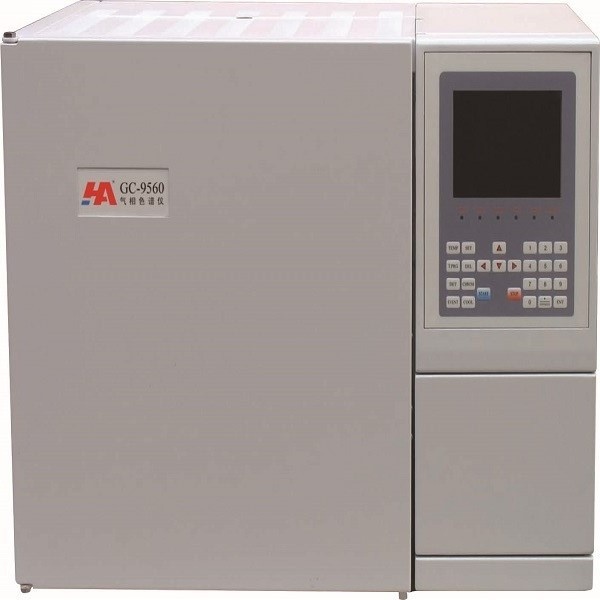

GC-9560-HD变压器油专用色谱仪是上海华爱色谱分析技术有限公司新推出的一款专用于电力用绝缘油中溶解气体组份含量测定的专用气相色谱仪，仪器采用三检测器流程，配TCD检测器和两个FID检测器，一次进样，7分钟内即可完成绝缘油中溶解的8种气体组分含量的全分析。其中H2和O2通过TCD检测；烃类气体（CH4、C2H4、C2H6、C2H2）通过FID1检测，CO、CO2通过FID2检测，克服了CO、CO2对烃类气体的影响，特别是对C2H2的影响，缩短检测时间的同时也大大提高了检测灵敏度。
执行标准：
GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》
GB/T 7252-2001《变压器油中溶解气体分析和判断导则》
DL/T 722-2000《变压器油中溶解气体分析和判断导则》
性能指标：
(1)小检测量：一次进样，进样量为1mL时，油中小检测浓度:
溶解气体的分析(uL/L) | ||||||
H2 | CO | CO2 | CH4 | C2H4 | C2H6 | C2H2 |
2 | 2 | 2 | 0.1 | 0.1 | 0.1 | 0.1 |
二、变压器油专用工作站：
GC-9560V4.0版电力系统专用色谱工作站是基于windows XP系统开发的新一代色谱工作站，是经专业设计具有强大功能的实用数据处理系统，其故障判断符合新的国家标准，数据采集采用24位高精度的USB接口数据采集卡，输入范围可达-1v~+1v，分辨率+1 μV。主要性能如下：
（1）高精度：USB接口，24位的高精度A/D数据采集卡，分辨率±1uv
（2）输入通道电平范围：外置数据采集盒，输入通道2个。-1v至+1v（可扩展±2V）
（3）积分灵敏度：1μv·sec（即面积的个位数）
（4）动态范围：106(1μv为小单位)
（5）线性度：<±0.1%
（6）重现性：0.06％
（2）开放式数据管理：保存完整的相关设备信息以及分析结果数据信息。方便增加、修改、删除，随意调阅、检索。检索得到的分析结果数据可以输出到Word模版打印，方便用户做各种总结报表。开放式数据格式，适用于多用户数据共享，方便其他数据库管理软件访问以及管理部门的检索需求。
（3）灵活的峰识别和处理能力：可以通过设置参数和时间程序或手动修正方式进行色谱峰的识别、删除及调整基线切割。确保分析结果的性。
（4）设备管理功能：简介而直观的设置用户的设备管理卡片，分析结果根据不同的设备分类保存，令数据的管理一目了然！
（5）灵活的打印功能：提供固定格式和自定义模版格式的结果报告。
（6）自动故障诊断：分析结束自动超标提示、提供符合国标的三比值诊断、TD图示、组份浓度图示，大卫三角形等多种故障诊断方式。
（7）轻松定性：可自动或手动编辑峰鉴定表。自动计算校正因子，可以进行多次校正平均。
（8）数据图示：根据已经入库的历史记录，直观显示某设备历史数据中各组分的浓度趋势图。
