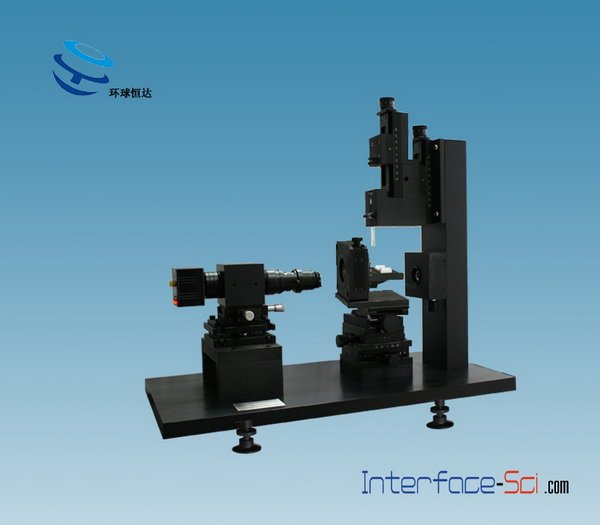

SCI2000系列
直接联系
北京环球恒达科技有限公司
北京
面议
环球恒达
SCI2000系列
5735
化妆品、清洁剂、乳液、石油行业
产品优点
SCI2000系列接触角仪是全面分析一般接触角仪优缺点的 基础上，基于**的图形分析技术，精益求精的成果。本着成本控制以及性能提升的设计初衷，我们对各部分结构设计以及软件设计均进行了全面优化。 主要用于测量液体对固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。该仪器能测量各种液体对各种材料的接触角, 例如块状材料、纤维材料、纺织材料等，粉末样品在压片后也可测量。同时此系列仪器可测量静态和动态接触角及表面/界面张力（悬滴法）、表面自由能。
更稳定、更精准、更多样化的机械结构
（1）全面优化的整体系统设计，结构更为紧凑与优化
（2）协调性更好的机械结构：提供多维的机械结构设计，有效地控制样品台、摄像系统、滴液滴定系统的协调性
（3）操控更方便、定位更精确的液滴焦距与位置控制系统
（4）可增配更为专业的动态接触角（滚动角）测量模块，旋转定位平台无回程保证了更为精确的角度控制
（5）方便的进液量提示功能和精确的进液控制机构
（6）镜头水平调整机构采用了高精度二维倾斜调整平台
清晰、更高速、更专业的光学系统
1、提供高解析度光学镜头
（1）高放大率工业连续放大镜头，0.7－4.5倍放大倍率
（2）大景深,低畸变,高解析度，更清晰的液滴呈现
2、连续可调亮度LED冷光源技术
（1）更清晰的液滴轮廓边缘
（2）亮度不易衰减，使用寿命更长
（3）平行光透镜技术，发光柔和均匀，成像更清晰
3、更清晰、速度更快的成像系统
（1）标准配置25帧/秒摄像机,配置USB2.0标准接口相机
（2）另可选配60、100、200的高速摄像机
（3）提供多种相机升级服务,各种摄像机（选购件）
精度更高、控制更方便的进样系统
1、多种进样系统供选购，升级更方便，满足各种复杂的需求
2、配备齐全的各种进样器以及针头供选购
3、可选配控制精度更高、定量更精确的注射泵系统
（1）专业级的高精度注射泵系统
（2）更易于样品管的清洗以及更换，不易产生二次交叉污染
（3）采用了精密丝杆以及线性导轨技术，运动控制精度更高
功能更强大、更人性化的分析系统
（1）多种分析液滴形态： 停滴（2、3态）、悬滴、气泡虏获法、插板法
（2）多种计算接触角方法、曲线拟合技术： 分析前进/后退角，滚动角值；分析不规则角度值
（3）多种表面自由能估算模型
（4）独特的录相功能，可将测值过程录相为AVI格式，以供使用
（5）强大的数据库管理功能；可以方便的保存、查询、导出数据
相关型号 | SCI2000A型 | ||
硬件配置及指标 | 样品台控制 | 水平X移动 | 无 *可升级至**100mm行程，手动 精度：0.1mm |
针管上下Z移动 | 手动 行程：60mm，使用滚珠丝杠，移动平稳无间隙 *可无缝升级至电动平台，行程50mm | ||
样品台上下Z移动 | 手动 行程：60mm 精度：0.1mm 平台采用剪形升降支撑，精研丝杠驱动，双导轨五轴定位机构，保证运动**平稳，舒适，精度高，承载大。配有锁紧手轮，安全可靠 | ||
样品台旋转 | |||
手动360。 旋转平台，*小读数0.1。，分辨率0.01。 用于测试前进/后退角/滚动角 *亦可选购自动360。旋转平台，*小读数0.1。，分辨率0.01。 | |||
水平调整 | 样品台水平控制、整机水平调整、镜头水平调整 | ||
样品台 | 120*80mm | ||
可放置**样品 | 180( 宽)*∞(长)*60(高)mm | ||
其他控制 | 进液控制 | 手动 行程：25mm精度：0.1mm 另配电动蠕动泵进样系统，可正反向旋转 | |
镜头水平控制 | 二维俯仰调整，x,y轴两个方向各±2。 | ||
配件 | 选购配件： 专业纤维夹具，专业薄膜、植物叶片夹具等等，可用于分析纤维或表面不平整样品的接触角值。 | ||
进样器 | 类型 | 微量进样器，电动蠕动泵进样 | |
标配 | 50ul、100ul及鲁尔式高精度微量进样器一套，硅胶管 | ||
移液方式 | 手动控制移液操作 可选配自动控制移液操作 | ||
针头 | 专业可替换针头进样针管，包括0.5mm标准针头、0.9mm粗针头以及用以测试超疏水材料或胶水对固体材料的接触角值的0.23－0.3mm不锈钢细针头、聚四氟乙烯针头等 | ||
成像系统 | 镜头 | 高性能工业连续放大镜头，0.7-5X光学放大，有效像素55 -320 pixel/mm | |
摄像机 | 工业级黑白USB2.0制式超低照度CCD系统 分辨率（*低）：1280*1024 25帧/秒的速度（可选配高速60，100，200帧，1000帧，2000帧/秒CCD） | ||
光源系统 | 连续可调亮度单色冷光LED轮廓背景光源，进口平行光透镜技术，发光柔和均匀。接触角图像边缘更清晰 | ||
4种液滴测试状态 | 悬滴法(Pendant Drop)、停滴法(Sessile Drop)（2/3态）、气泡虏获法（Captive Drop）、插板法 | ||
软 件 系 统 | 接触角测试 |
多种接触角计算方法 量高法、五点拟合法、量角法、插板计算法、悬滴拟合法、自动影像分析法等 | |
接触角数据取得方式：全自动测值和人工修改相结合。按“测试”，软件自动完成拍照-查找敏感点-计算接触角值-显示计算结果，整个过程无须人工干预，以降低人为因素影响 | |||
接触角量测技术：数学模型拟合与真实液滴外廓实际量测相结合，解决非对称图像测值问题 | |||
自动曲面修正：上凸曲面、下凹曲面、表面粗糙度修正； | |||
自动水平线（基线base line）查找技术 | |||
动/静态接触角测试，可测试前进/后退角/倾斜角和滚动角值、平衡接触角、热力学本征接触角值 | |||
拍摄图像方法：单张或25帧/秒连续拍摄 更高速度需选购相应速度相机如60帧、100帧、200帧、1000帧速度的相机 | |||
程序设置进样区域，多点自动按序拍摄，统一分析计算，自动得到数据，一键出结果。左右接触角值分别计算与比较功能，软件自动求取平均接触角 | |||
数据库管理功能：数据与图像一一对应，备份、压缩、导出EXCEL表格，测值以及曲线拟合结果均可保存到导出的图片上，直观明了。 | |||
视频录相功能：录制AVI格式影视图像，可用于PPT文件制作。 | |||
悬滴法界面张力测试模块 | Young-Laplace拟合技术分析液－气及液－液界面张力值 | ||
基于Young-laplace方程拟合技术的表面张力/界面张力测试模块 | |||
拥有Bashford-Adams(BA)表法以及ADSA－PD两种分析方法 | |||
实时图像悬滴法界面张力值 | |||
表面自由能及润湿性分析模块 | 多种表面自由能估算模型，包括： Equation of State ( Neumann et al. )、Good-Girifalco、Owen-Wendt-Rabel、Simple Fowkes、Extended Fowkes、WU法1-2、Schultz法1-2、Acid-base(Van OSS & Good)、Jhu、Zizman临界表面张力法等表面自由能估算方法，不但能分析低能固体表面，也能分析高能固体表面 | ||
300种液体、500个数据的液体库 | |||
通 用 指 标 | 接触角测试范围 | 接触角测量范围0°＜θ＜180°，滚动角测量范围：0～360° | |
读值分辨率 | 0.01° | ||
测试精度 | ±1° (θ/2 法) ±0.1°圆拟合法 | ||
界面张力测试范围 | 0.001-1000mN/m | ||
界面张力测试分辨率 | 0.001mN/m | ||
界面张力测试方法 | Bashford-Adams（BA）表 | ||
主机尺寸及重量 | 300宽x500长x420高mm ，15公斤 | ||
电源适配 | AC220~240V 50Hz | ||
符合标准
ASTM D 724 Standard Test Method for Surface Wettability of Paper (Angle-of-Contact Method) ASTM D 5946-2004 Standard Test Method for Corona Treated Polymer Films Using Water Contact Angle Measurements ISO15989: Plastics- Film and sheeting - Measurement of water - contact angle of corona-treated films
应用方向
新材料表面表征、表面纯度测试、固体表面处理评价、液体配方设计、表面清洁度分析、固液体之间或固体黏附特性研究、表面印刷性能的表征、玻璃、塑料或金属等固体表面浸润性研究、分析表面改性等等.
可用于如下领域的基础研究、应用新方法、产品设计以及品质控制等：
纸张、纸尿裤、卫生护垫等材料吸水性以及可印刷性等性质分析；
纤维、织物、碳纤维、玻璃纤维与树脂的新功能开发、表面性质、印染等性质分析；
液晶屏、硬盘、屏幕保护膜、触摸屏、LCD、LED、光学零件、半导体芯片、Wafer、微电子等行业表面清洁度分析以及品质控制、新材料开发研究以及等离子（Plasma）处理等表面处理效果评估；
聚合物、高分子材料及金属材料表面修饰、表面改性、印刷性质等分析；
薄膜、偏光片、胶片、感光材料的新材料开发、印刷性等分析；
生物材料、仿生材料的研发及其应用分析，如检测和表征蛋白质、肺表面活性剂，表征生物相容性材料（高分子材料）的润湿和粘附性、竞争以及粘附的蛋白质；
食品工业、医药如人造骨、隐形眼镜、眼镜玻璃的润湿、吸附性质分析；
超疏水和超亲水材料研究、可润湿性分析；
空调亲水铝箔、绝缘子、岩芯、煤矿、沥青的润湿性分析以及新材料的研发；
电润湿接触角转化、电透镜研究等；
表面活性剂应用研究，如化妆品、清洁剂、乳液、石油行业（三次采油）等
喷雾、农药、油漆、墨水、油墨和涂料行业配方设计及润湿性分析；
研发实验领域：液体或熔体（如聚合物、金属、煤碳、原油等）的表面/界面张力测试以及基于压力、温度、时间、浓度不同条件下的界面化学性质分析；
