概要

高分辨率光谱仪非常适合测量连续输出和脉冲输出激光的光谱特征和强度。对于高功率激光，可用积分球或余弦校正器来衰减入射光，以避免CCD探测器的饱和。

光谱仪

光谱仪主机采用高分辨光学平台，它被设计为高光学分辨率，用来测量精细的光谱特性。对于激光的测量，我们推荐采用高线对数的光栅，例如1200mm-1光栅，可测量波长范围750-925nm、以及一个5μm的入射狭缝。该配置提供了~0.12nm分辨率（FWHM）。要获得更高的分辨率可以考虑1800mm-1或者2400mm-1光栅。

取样光学元件

以下是几种可行的取样配置：一个余弦校正器和一根光纤；积分球和一根光纤；或者光纤组件连接到激光，用光学支架来固定配件。

测量

我们的操作软件能够测定激光的峰值波长；获得波峰、质心和中心波长、及FWHM值。

------------------------------------------------------------

激光羽流分析

光谱仪及其附件在光谱输出和激光能量测量中非常有用。

但我们也提供组件用于激光发射后的效果分析，例如目前在很多工业中用到的激光焊接。一位客户使用了光谱系统，用来测量CO2激光在焊接金属（例如铜和不锈钢合金）时产生的羽流。研究人员特别关注不同材料的焊接过程。

通过测量激光焊接羽流中的元素浓度和羽流的温度，研究人员可以确定焊接的效果。测定元素种类在控制不同合金的焊接时非常有用，羽流温度可以通过调整激光强度和焊接速度来校正。

紫外-可见光谱仪被应用于波长范围在263-523nm的研究中。Y形光纤中的一端连接半导体激光器，将激光传输到焊点，另一端用来采集羽流辐射。

*后，实时监测激光焊接羽流，使得在大面积部件受影响之前，更容易地校正过程中的问题。因此也增加了产量并且加快了检测速度。

------------------------------------------------------------------------------

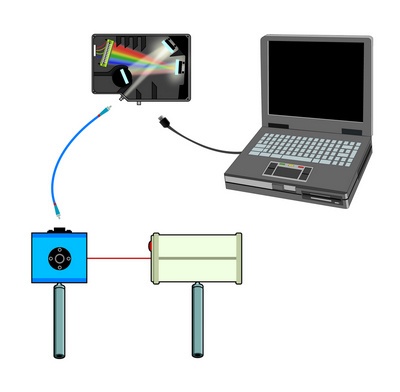

系统配置

1. HR2000+高分辨率光谱仪

　波长范围200-1100 nm

5 μm 狭缝作为入射孔径

2. 用于反射光测量的积分球

3. 光纤

4. 应用软件

HR2000+高分辨率光谱仪

产品介绍

HR2000+整合了高分辨率光学平台，2MHz的A/D转换器，可编程电子器件，2048像素的CCD阵列检测器和高速USB2.0接口等各类技术或配件。这些革命性的整合造就了速度非常快的、分辨率非常高（半高峰宽为0.035 nm）的光谱仪。

HR2000+CG光谱仪每毫秒可以获取并存储一个全光谱数据（通过USB 2.0接口与电脑连接）。 HR2000+CG的主要特点是快速响应和高分辨率适合于某些特定的化学生物应用。

主要特点

• 每秒1000幅全光谱输出
• 可编程微控制器
• 高分辨率应用
• 高分辨率“HR”光学平台
• 可选配光学平台

每秒钟扫描1000个完整光谱

当光谱仪通过USB口与PC进行连接时，HR2000+利用板载2MHz的A/D转换器可完成每微秒获得一个完整光谱的获取与传输任务。

程序微控制器

HR2000+CG光谱仪有一个板载的程序控制器可对光谱仪及其附件进行灵活控制。通过30针的接口，您可以进行许多操作包括控制外部光源，从外部对象获取数据。还提供10个可编程的数字I/O口连接到别的设备，一个模拟输出，一个模拟输入和一个信号发生器用于外部触发。（对I/O口编程需要SpectraSuite光谱操作软件支持。）

高分辨率“HR”光学平台

通过应用高分辨率光学平台（25.4mm直径，101.6mm焦距，对称交叉式Czerny-Turner 光路设计）。HR2000+可以用于200-1100 nm波段的测量，“HR”光学平台配置决定了其特定波段、分辨率及灵敏度。用户可任意选择光栅、波长范围、透镜涂层、检测窗口及入射狭缝大小。可以通过选择各式配件来满足特定系统的应用需求。

多种接口类型

HR2000+可通过USB 2.0或RS-232串口与电脑通讯。当使用串口时，HR2000+需要5伏供电。数据被写进HR2000+的内存芯片中，SpectraSuite光谱操作软件可通过与电脑热连接读取这些值。

光学平台选件

HR2000+光学平台的独特之处在于，允许您根据自己的应用来定制组件。同时，海洋光学的应用工程师会帮助您选择**化的配置，有针对性地选择合适的入射狭缝，滤光片，光栅和探测器组件。
