产品简介

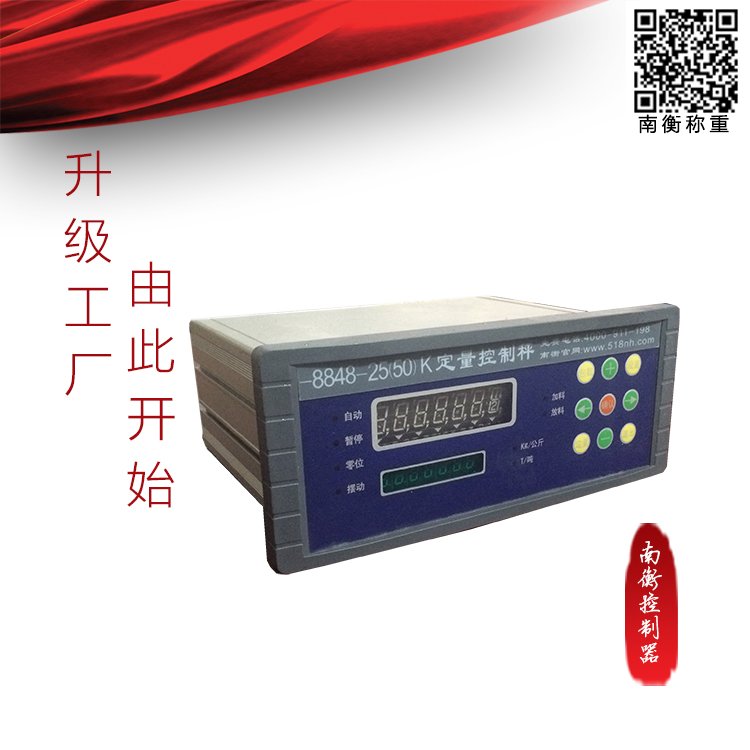

HB-8848称重显示控制器采用CortexM3内核的32位ARM处理器的数字化称重传感器仪表。本显示器可方便地与数字化称重传感器连接组成配料秤、定量包装秤等，适用于各种高速度与高精度称重要求的控制场合。

基本功能

◆具备加法定量秤、减法定量秤、自控分选秤、外控分选秤等四种可选择工作程序，分选秤可设为通用分选秤或峰值保持秤，通用性好。作为定量秤或分选秤均可存储5个配方

◆*多可连接8个数字化称重传感器

◆称量数据记录的贮存、检查、删除处理，具有断电数据保护

◆具有精确的时钟、日历、自动闰年、闰月，不受断电影响

◆具有自控功能和多种操作出错信息提示

◆标准配置具有8个光电隔离开关量输入，其中2路可作为高速计数输入、编码器输入或中断（即快速响应）输入；8个光电隔离开关量输出（选配外接继电器盒）。仪表的标准版本程序*多可对两种料进行定量控制

◆开关量输入、输出可扩展，每外接1个IO扩展盒，可扩展8个开关量输入，8个开关量输出。*多可串接4个IO扩展盒。

◆2个独立的异步串行通讯接口，通讯口1为RS232，通讯口2为RS232/RS422/RS485/Modbus可选，有连续发送/指令应答两种通讯方式

◆并行/串行打印接口，可与多种打印机配套联接

◆可打印中、英文称重记录、累计量、配方或设置标定参数

◆光电隔离20mA电流环大屏幕显示接口

◆1路光电隔离4～20mA/0～5V/0～10V模拟量输出，可扩展为2路

◆具备加法定量秤、减法定量秤、自控分选秤、外控分选秤等四种可选择工作程序，分选秤可设为通用分选秤或峰值保持秤，通用性好。作为定量秤或分选秤均可存储5个配方

◆*多可连接8个数字化称重传感器

◆称量数据记录的贮存、检查、删除处理，具有断电数据保护

◆具有精确的时钟、日历、自动闰年、闰月，不受断电影响

◆具有自控功能和多种操作出错信息提示

◆标准配置具有8个光电隔离开关量输入，其中2路可作为高速计数输入、编码器输入或中断（即快速响应）输入；8个光电隔离开关量输出（选配外接继电器盒）。仪表的标准版本程序*多可对两种料进行定量控制

◆开关量输入、输出可扩展，每外接1个IO扩展盒，可扩展8个开关量输入，8个开关量输出。*多可串接4个IO扩展盒。

◆2个独立的异步串行通讯接口，通讯口1为RS232，通讯口2为RS232/RS422/RS485/Modbus可选，有连续发送/指令应答两种通讯方式

◆并行/串行打印接口，可与多种打印机配套联接

◆可打印中、英文称重记录、累计量、配方或设置标定参数

◆光电隔离20mA电流环大屏幕显示接口

◆1路光电隔离4～20mA/0～5V/0～10V模拟量输出，可扩展为2路

技术参数

◆可连接称重传感器数量:数字化称重传感器8只

◆可连接称重传感器型号:HBM型、耀华型、仅一型、博达型、本原型、威世型、秋毫型

◆称重传感器供桥电源:12VDC，200mA

◆称重传感器连接方式:采用4线制或2线制RS485

◆显示:主显示6位LED数码管,字高0.56英寸,辅助显示7位LED,字高0.4英寸,

23个状态指示灯

◆**数据存储量:8064个重量数据或4032组时间+重量数据

◆大屏幕显示接口:采用串行输出方式，20mA电流环信号，可接耀华各种尺寸的大屏幕显示器

◆通讯接口:2个串行RS232C，其中1个可设置为RS422/RS485,

波特率600～57600bps可选

◆打印接口

并行输出口：可配微型打印机、LT800、KX-P1121或LQ1600K等宽行打印机

串行接口：可配接串行接口打印机

◆开关量输出:8个光电隔离、集电极开路开关量输出，**控制电压≤30VDC，

电流≤100mA，8路总电流≤200mA

◆继电器输出（配继电器盒时）

继电器数量：8

触点容量：220VAC/28VDC0.5A

◆开关量输入:8光电隔离输入，输入信号+12～+24VDC，脉冲宽度应大于0.2s

◆模拟量输出

1个光电隔离的模拟量输出，可扩展为2个。可设置为4-20mA/0-5V/0-10V三种模式之一

准确度≤0.2%FS

负载能力：4-20mA**负载电阻250Ω;0-5V/0-10V输出阻抗≤1Ω

◆工作电源:110～230VAC；50/60Hz

◆工作环境温度、湿度:0℃～40℃；≤90％RH

◆储运温度、湿度:-20～50℃；≤90％RH

◆重量:约0.9kg
