特点
高速测量(约10分钟),与传统方法相比时间大幅缩短
仅通过一次测量,可计算在各种条件下的测量结果
使用二维亮度传感器进行近场测量
安装在暗箱中,无须暗室设施
通过原始照度•亮度计算算法实现高信噪比
可以计算任意位置/距离的照度和亮度
可与基于任意光线数据和IES格式的光学模拟软件相配合
测定项目
亮度光线数据
照度、光照强度、光分布数据
用途
照明设备,如汽车前灯,室内灯
路灯,泛光灯,聚光灯
LED封装(紫外线,可见光,红外线),芯片,模块
显示液晶,有机EL等的视角特性
红外传感器的分布特性
镜头和反射镜等光学材料的特性
规格
型号 | GP-7 series | ||
---|---|---|---|
300 | 600 | 1000 | |
对应样品示例 | 灯具,普通灯具 | 汽车前照灯 | 大型照明器具 |
样品设置尺寸 | 直径400mm以下 | 直径800mm以下 | 直径1000mm以下 |
测量区域 | 300 x 300mm | 600 x 600mm | 1000x1000mm |
测量角度和间隔 | X:±90°、Y:±90° | X:±90°、Y:±90° | φ:±90°、Y:±90° |
测量时间 | 約10分 | 約10分 | 約25分 |
检测器 | 亮度二维传感器(紫外至近红外型) | ||
测定项目 | 亮度射线数据,照度,光强度,光分布数据 |
【测量激光雷达】高速近场光分布测量系统
我们希望对于“光分布”持有 “远场测量”印象的人能一定观看“高速近场光分布测量系统”。
此系统不仅能轻松快速采集光学设计所需的UV-NIR不可见光,还可和光学模拟软件的连接。

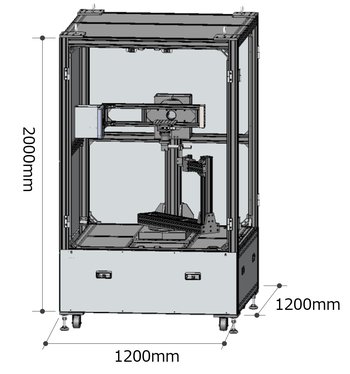

GP-7的外观(300)
投影仪大灯的近场光测量
这种类型的前灯采用LED作为光源,结合了透镜和反射器,小型紧凑。而由于使用LED的前灯的结构与传统设计不同,因此容易在产品开发期间产生预料方向以外发射杂散光的问题。 近场分布测量对于研究此种形成杂散光的异常光线的原因能够有效分析。
GP-7(300)是用于类似上述小型样品和LED模块的小型光源测量装置。
GP-7 300的测量和分析
样品放置 - 调整 - 测量 - 分析流程
1)样品放置 - 在测量台上设置样品
2)调整 - 调整样品台的前后左右及高度
3)测量 - 在±90°范围内测量样品
*动画为测量的动态影像,与实际测量不同,仅供参考。
4)分析 - 设定分析条件并将样品与样品分开一定距离时的照度分布评估

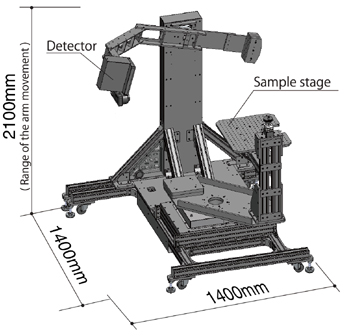

外观GP-7(600)
汽车前照灯的近场光测量。
对于汽车前照灯,通过用透镜或反射器控制光的方向,必须在固定距离评估其照度和类型。
传统的测量方式为安装距离为25米的探测器,通过旋转安装在测角仪上的灯,以测量光分布特性。

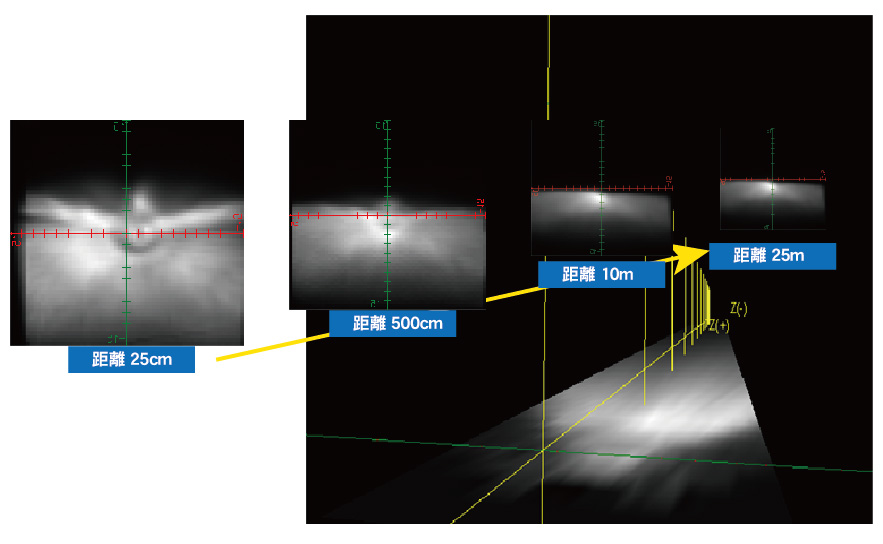

而GP-7通过测量短距离灯的亮度分布特性,并基于模拟测量计算任意距离的照度,可以通过一次测量自由地改变需要评估的距离。

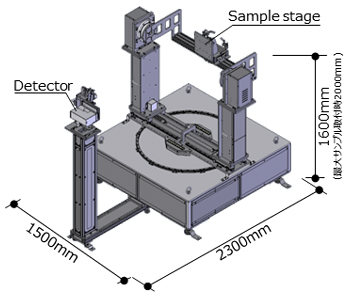

外观 GP-7(1000)
天花灯的近场光分布测量。
通过使用2D亮度传感器评估一般灯具,可以节省空间。
例如聚光灯样品,具有距离不同光分布不同的特性,测量时,可以通过一次测量获得的亮度光分布特性为基础,从而获得任意位置处的光分布特性和照度特性。
測定例
液晶显示器的视角特性

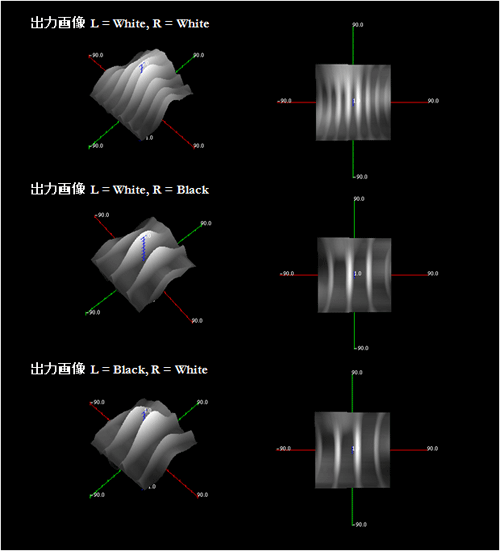

以液晶显示器为样品,使用用光分布测量系统GP-7进行测量时,获得的亮度分布特性为液晶的视角特性。 而由于是使用二维亮度传感器测量样品液晶显示器表面,因此可以只通过一次测量获得关于样品表面的大量信息。 可应用于肉眼3D显示屏的测量。
液晶面板的视野角特性(3D表示) 液晶面板的视野角特性
汽车前照灯
对于汽车前照灯,通过用透镜或反射器控制光的方向,必须在固定距离评估其照度和类型。
传统的测量方式为安装距离为25米的探测器,通过旋转安装在测角仪上的灯,以测量光分布特性。
而GP-7通过测量短距离灯的亮度分布特性,并基于模拟测量计算任意距离的照度,可以通过一次测量自由地改变需要评估的距离。
一般灯具

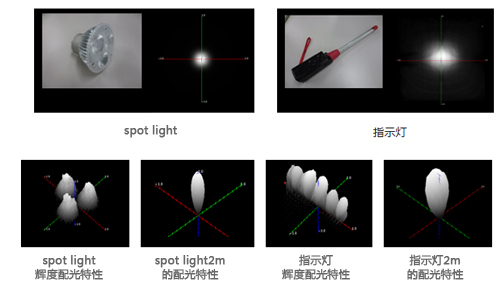

即便对于普通照明装置,使用二维亮度传感器的测量也是有效的。 在节省空间的同时,对于像聚光灯那样,因距离而不同亮度光分布不同的特性,也可基于从样品中的测量获得的光分布特性,而获得任意位置处的光分布特性及照明特性。
